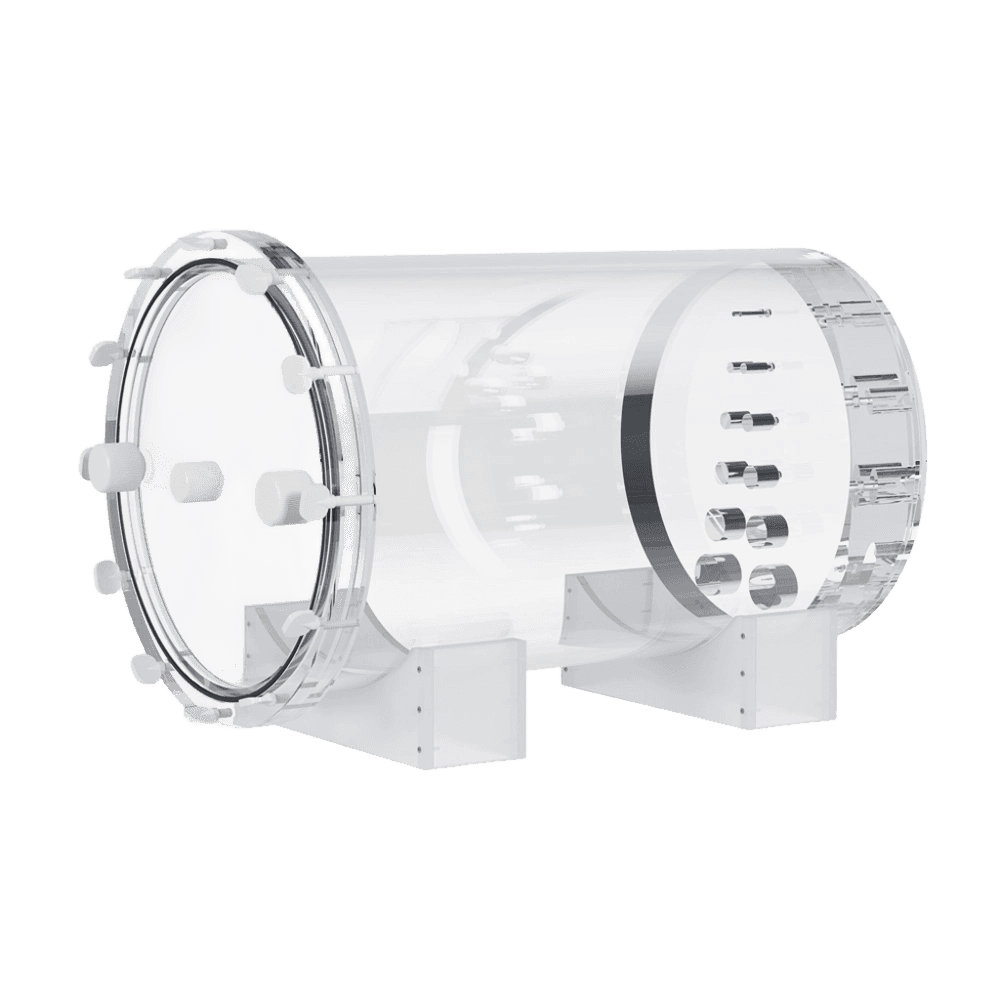

PMMA-Wassertank

• Innendurchmesser des Zylinders: 214 mm

• Außendurchmesser des Zylinders: 220 mm

• Der Deckel verfügt über Schnellkupplungsventile für einfaches Befüllen und Entleeren

• Ein Ausrichtungsstift aus Aluminium (Ø 6,3 mm x 76 mm) oder ein Polystyrol-TLD-Einsatz (für Dosismessungen) kann am Deckel befestigt werden

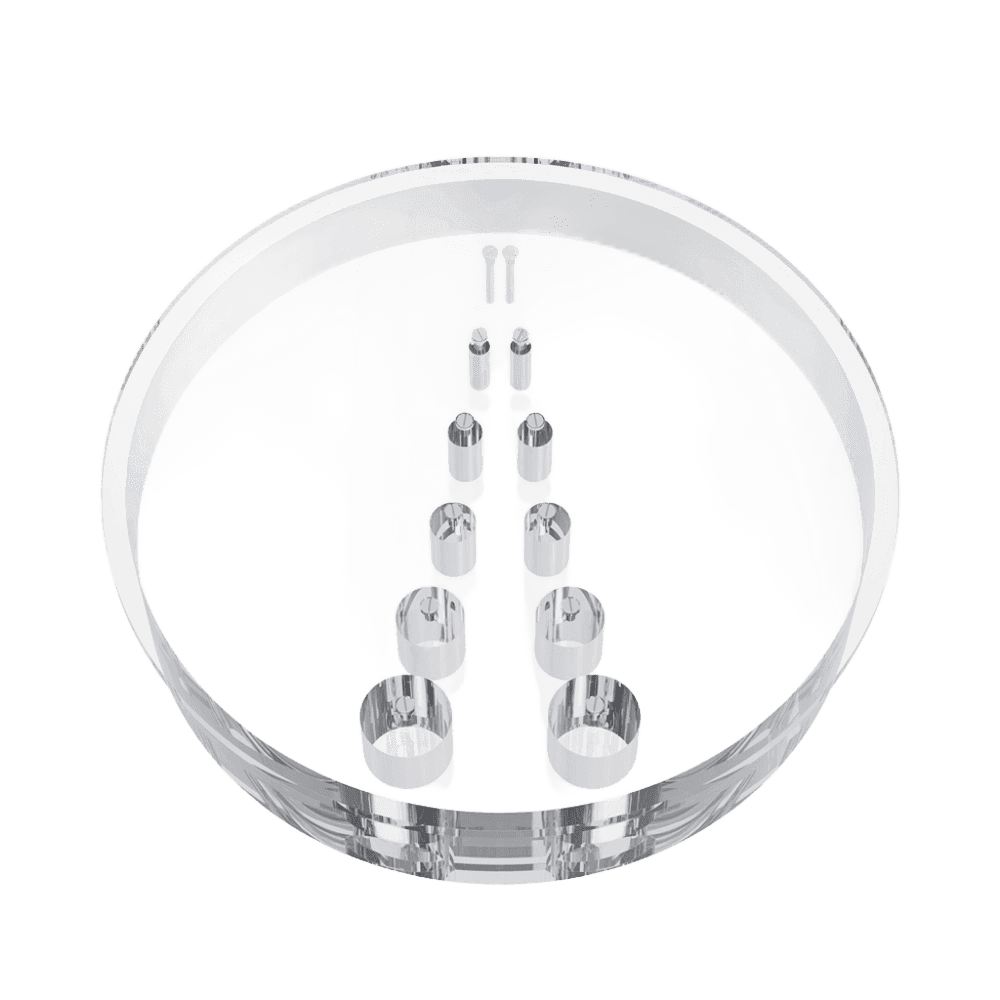

Niedrigkontrast-Bereich

• An einem Ende des Wassertanks platziert

• 12 befüllbare Hohlräume, 40 mm tief

• Jeweils zwei Hohlräume mit den Durchmessern: 25,4, 19,0, 12,7, 9,5, 6,4 und 3,2 mm

• Im Abstand des doppelten Durchmessers von der Mittellinie platziert

• Hohlräume können von außen leicht mit Dextrose- oder Natriumchloridlösungen verschiedener Konzentrationen befüllt werden

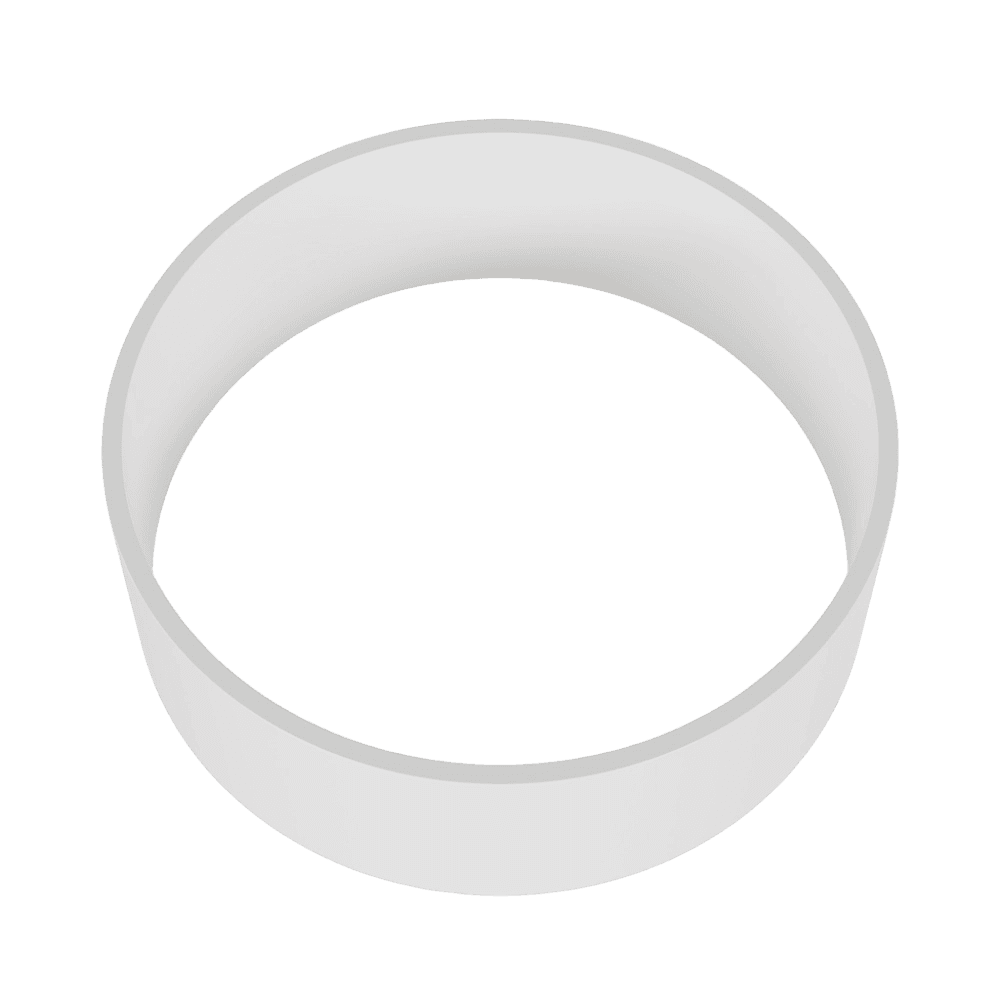

Knochen-Einsatz

• PTFE-Ring

• Wandstärke 6,4 mm, Länge 70 mm

• Passt über alle Einsätze zur Aufhärtung des Strahls

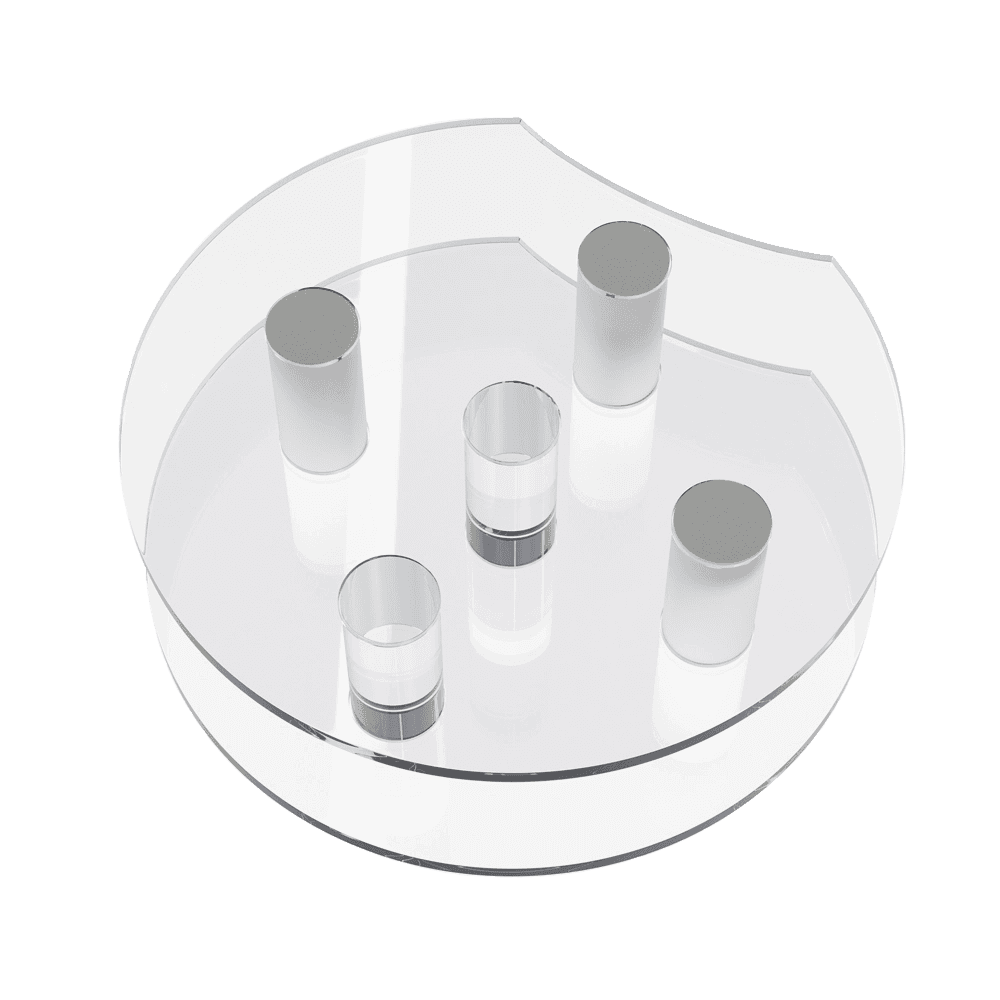

Einsatz für CT-Zahl-Linearität

• ‍Fünf 25-mm-Stäbe

• Material: Polyethylen, PMMA (Acryl), Polycarbonat, Polystyrol und Nylon

• Dichtewerte (g/cm³): 0,95, 1,19, 1,20, 1,05 bzw. 1,1

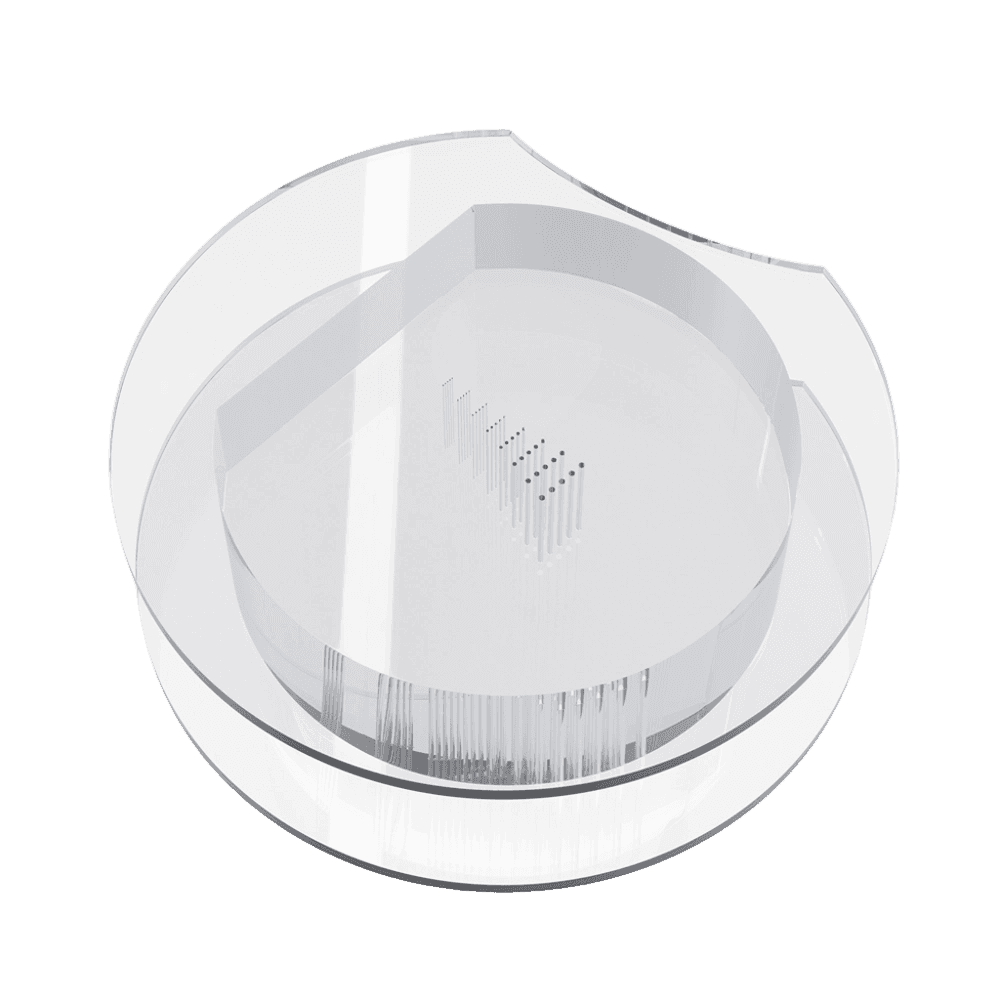

Auflösungs-Einsatz

• Acht Sätze / Reihen von Luft-Durchgangsbohrungen (fünf Löcher pro Satz)

• Lochdurchmesser: 1,75, 1,5, 1,25, 1,00, 0,75, 0,61, 0,50 und 0,40 mm

• Der Abstand zwischen den einzelnen Löchern entspricht dem Lochdurchmesser

• Abstand zwischen den Reihen beträgt 5 mm

• Ein in Längsrichtung positionierter 0,2-mm-Edelstahldraht zur Berechnung der Linienbildfunktion

Schichtdicken-Einsatz

• Drei Aluminiumstreifen, 0,5 mm dick und 25 mm breit, im Winkel von 45° geneigt, in der Mitte platziert und vertikal ausgerichtet

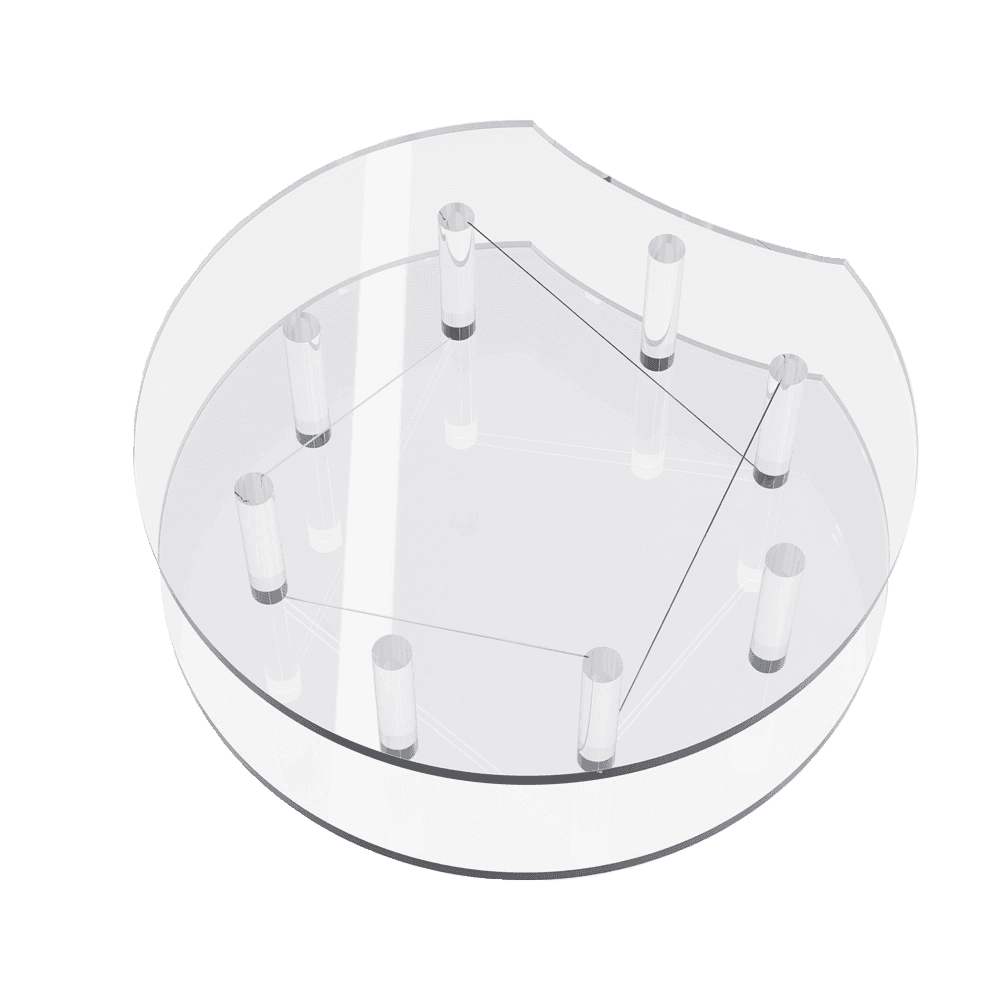

Geometrie-Einsatz (optional)

• ‍Enthält zwei Paare von Aluminiumdraht-Rampen, deren Neigungswinkeltangente gleich 0,5 ist

• Die Mitten der Rampen schneiden sich auf derselben Ebene, was eine sehr präzise Bewertung der Schichtposition ermöglicht

• Enthält zwei Sätze von vier PMMA-Stäben (Ø 10 mm), die an den Eckpunkten von zwei Quadraten (Seitenlänge 100 mm) platziert sind

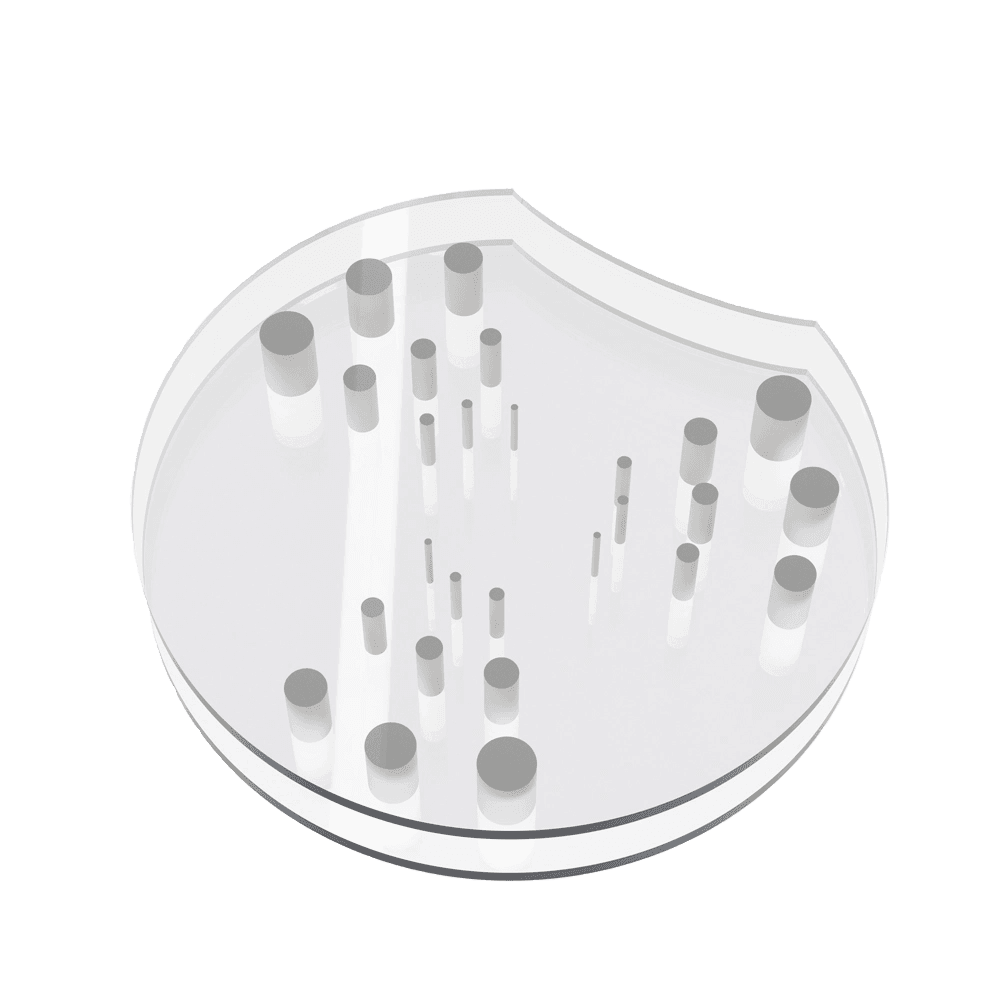

Dreifach-Niedrigkontrasteinsatz (optional)

• ‍enthält drei Gruppen von Niedrigkontrast-Objekten. In jeder Gruppe befinden sich Stäbe der gleichen Dichte mit einer Höhe von 20 mm und einem Durchmesser von 2 bis 15 mm. Der Dichteunterschied zwischen den Gruppen und dem umgebenden Material beträgt genau 0,3%, 0,6% und 1,0%

• hergestellt aus PMMA

Zubehör

• Füllschläuche

• Optionaler robuster Transportkoffer (04-502)
