Pro-CT MK II – Meditron Switzerland

Pro-CT MK II

Radiologie

Diagnomatic

Pro-CT MK II ist ein Phantom zur Qualitätssicherung bei Computertomographen, das für die routinemäßige Qualitätskontrolle, Konstanzprüfungen und Abnahmeprüfungen in der diagnostischen CT entwickelt wurde. Es unterstützt die wichtigsten Bildqualitätsparameter, die in der Norm IEC 61223-3-5 beschrieben sind und auf die in AAPM-Berichten zur CT-Qualitätssicherung häufig verwiesen wird. Dazu gehören HU-Wert-Genauigkeit, Homogenität, Rauschen, räumliche Auflösung und Schichtdicke. Medizinphysikalische Abteilungen nutzen das Pro-CT MK II für regelmäßige Qualitätssicherungs-Workflows und Trendanalysen. Dieses Phantom besteht aus mehreren Testmodulen in einem zylindrischen Behälter, der entweder direkt auf einer Halterung des CT-Tisches oder auf einem verstellbaren Stativ montiert werden kann. Es ermöglicht eine präzise Ausrichtung für Messungen auf und abseits des Tisches. Markierungen auf dem Phantom und Nivellierhilfen erleichtern den Positionierungsprozess zusätzlich.

Sprechen Sie mit einem Berater

Franco Quaranta

Radiologie

Experte

Vorteile

Das Phantom kann für die folgenden Tests verwendet werden:

  • Geometrische Verzeichnungen

  • Mittlere Abweichung des HU-Wertes

  • Rauschpegel/Homogenität

  • Artefakte

  • MTF

  • SSP, LSF, PSF

  • CNR

  • Kontrastauflösung

  • Räumliche Auflösung in Z-Dimension

  • Niedrigkontrastauflösung

  • Schichtprofil/Schichtdicke

  • Isozentrumskonformität

  • Linearität

Technische Daten:

  • Das Hauptmodul enthält einen PMMA-Bereich mit einer Anordnung von Löchern mit einem Durchmesser von 2 mm, einer Tiefe von 10 mm und in Abständen von 10 mm

  • Außendurchmesser: 220 mm

  • Länge: 250 mm

  • Optionale externe Strahlaufhärtungsringe:
    u.a. 380 mm Außendurchmesser (04-417)
    u.a. 350 mm Außendurchmesser (04-418)
    u.a. 300 bis 380 mm ovaler Außendurchmesser (04-419)
    u.a. 450 bis 550 mm ovaler Außendurchmesser (04-420)

  • Universelles Positionierungsstativ für Messungen auf und abseits des Tisches (04-550)

  • Optionale spezielle Adapter für verschiedene Hersteller:
    u.a. (04-551) Canon Medical Systems
    u.a. (04-552) Siemens Healthineers
    u.a. (04-553) GE Healthcare

  • Tragekoffer

Produktmerkmale:

  • Entspricht:
    u.a. IEC 61223-3-5
    u.a. IEC 61223-2-6
    u.a. AAPM-Richtlinien
    u.a. ACR-Richtlinien
    u.a. 21CFR 1020.33 Spezifikationen‍

  • Entwickelt für die automatisierte QS-Analyse mit der Diagnomatic-Software

  • CE-zertifiziert

  • Das Handbuch enthält detaillierte Richtlinien für die Durchführung jedes Tests, die Bewertung der Ergebnisse und die Registrierung.


Module

Das modulare Design des Pro-CT MK II ermöglicht strukturierte und wiederholbare QS-Messungen, die auf klinische Routineabläufe abgestimmt sind.

Niedrigkontrast

  • Durchmesser: 200 mm

  • Dicke: 30 mm

  • Hergestellt aus PMMA

  • Enthält drei Gruppen von Niedrigkontrast-Objekten: In jeder Gruppe befinden sich Stäbe gleicher Dichte mit einer Höhe von 20 mm und einem Durchmesser von 1 bis 15 mm. Der Kontrastunterschied zwischen den Gruppen und dem umgebenden Material beträgt 0,3, 0,6 und 1%

  • Optionale Subschicht-Ziele mit einem nominalen Kontrast von 1,0% und Z-Achsen-Längen von 3, 5 und 7 mm. Für jede dieser Längen gibt es Objekte mit einem Durchmesser von 2, 3, 5, 7 und 9 mm (04-411)

Sensitometrie

  • Durchmesser: 200 mm

  • Dicke: 30 mm

  • Enthält 9 sensitometrische Proben in Stabform (ø25 mm): PTFE, LDPE, POM-C, ABS, PA-6, PET, Luft, eine Probe mit Wasser und PMMA als Modulkörper

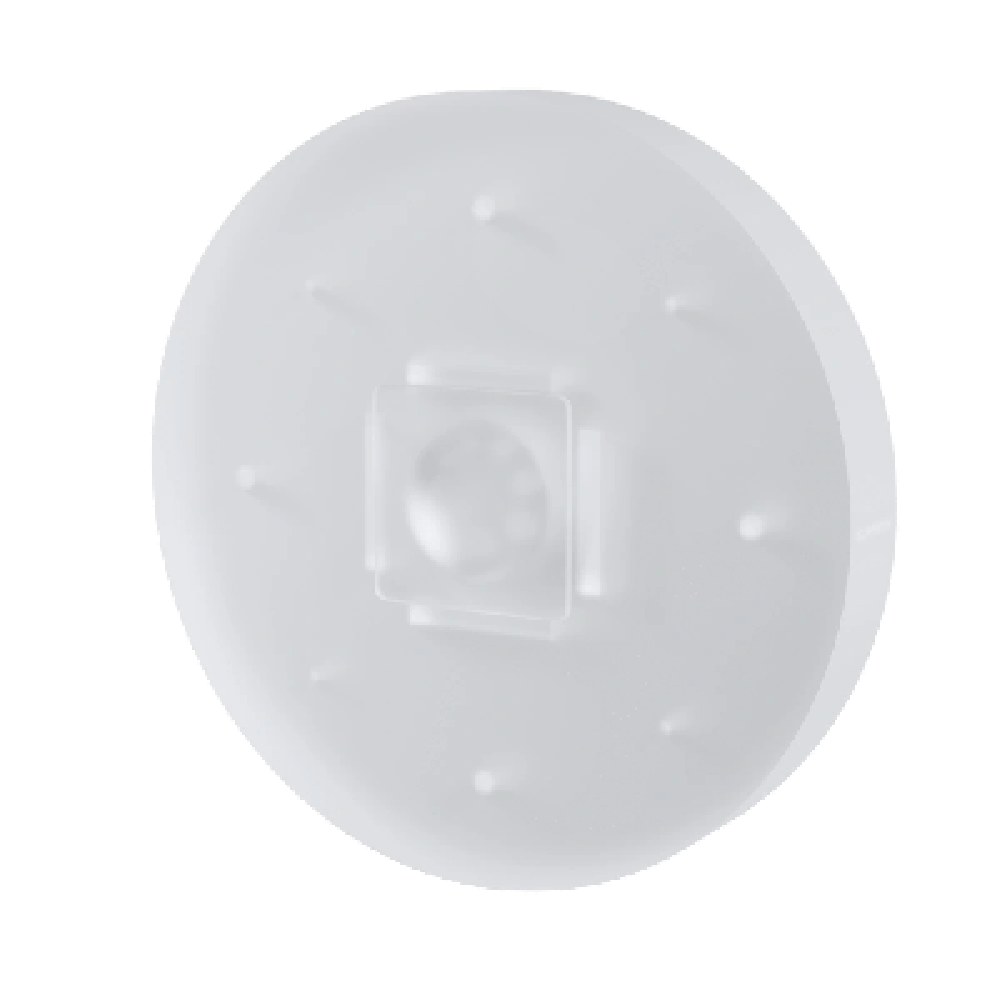

Geometrie

  • Durchmesser: 200 mm

  • Dicke: 30 mm

  • Enthält zwei Paare von Stahldrahtrampen, deren Steigungswinkeltangente gleich 0,5 ist

  • Die Mitten der Rampen schneiden sich auf derselben Ebene, was eine sehr präzise Bestimmung der Schichtposition ermöglicht

  • Enthält vier ø5 mm Stäbe und vier ø3 mm Stäbe aus Luft in den Ecken eines regelmäßigen Achtecks nahe dem äußeren Rand des Phantoms zur Bewertung von Symmetrie und kreisförmiger Geometrie

  • Optionale neun Kugeln zur Bewertung der Abbildung von sphärischen Volumina unterhalb der Schichtdicke durch den Scanner, Durchmesser: 1,0, 2,0, 3,0, 4,0, 5,0, 6,0, 7,0, 8,0 und 9,0 mm (04-413)

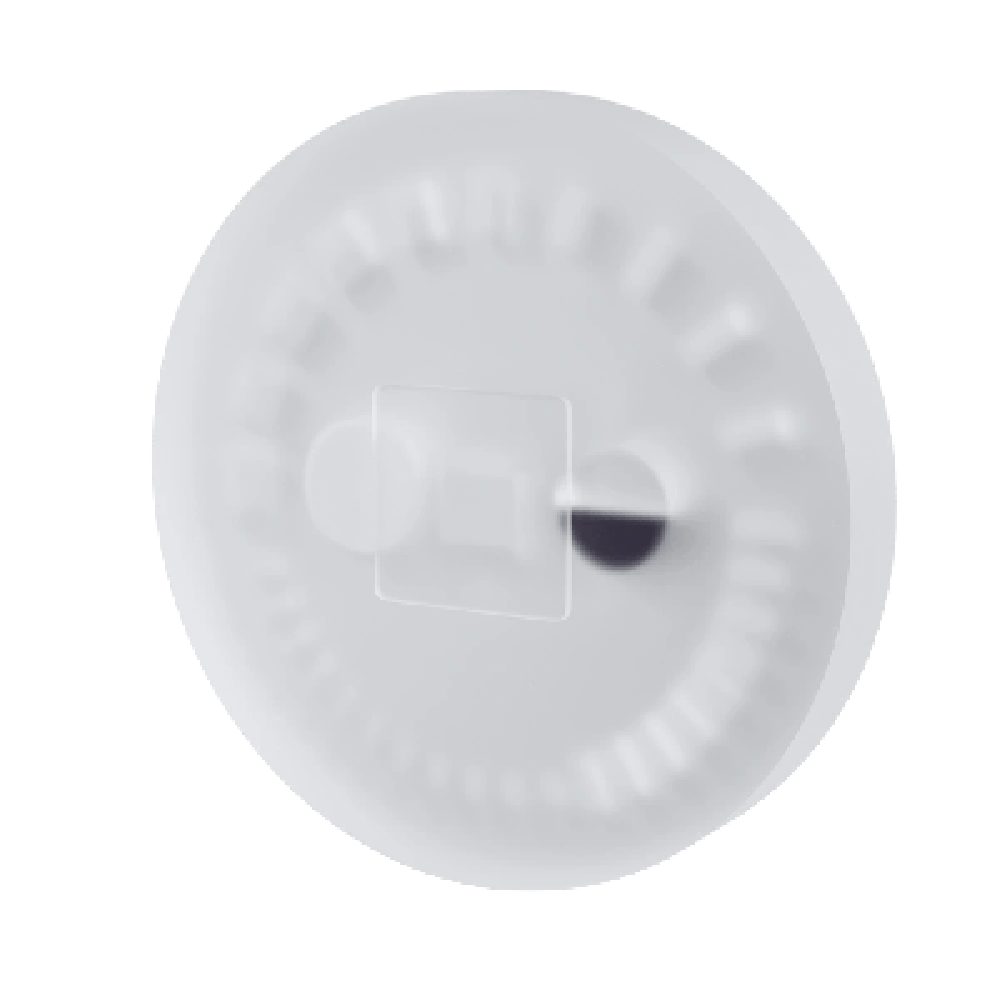

Auflösung

  • Durchmesser: 200 mm

  • Dicke: 30 mm

  • Enthält 13 konzentrisch angeordnete Hochkontrastelemente zur Bewertung der räumlichen Auflösung von 1 bis 13 LP/cm

  • Zwei Wolframkarbidkugeln ø0,18 mm und ø0,28 mm zur Berechnung von MTF und SSP

  • Linienbildfunktion (LSF) an der Grenzfläche PTFE / PMMA

  • Punktbildfunktion (PSF) mit einem 0,25 mm Edelstahldraht in Luft

  • Optionale, zusätzliche konzentrisch angeordnete Hochkontrastelemente zur Bewertung der räumlichen Auflösung von 14 to 30 LP/cm (04-414)

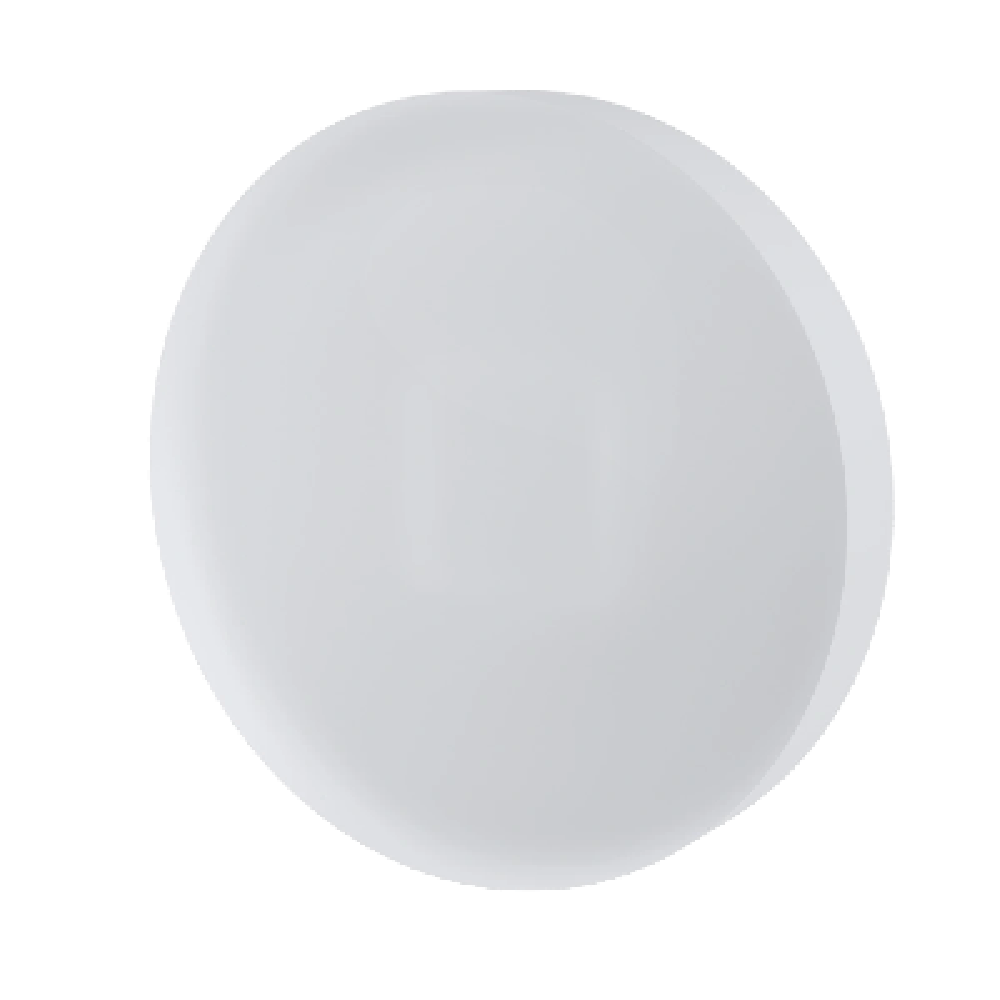

Homogen

  • Durchmesser: 200 mm

  • Dicke: 35 mm

  • Kann mit Wasser gefüllt werden

Optionales Modul aus wasseräquivalentem Pro-Water (04-421)

  • Durchmesser: 200 mm

  • Dicke: 35 mm

  • Ahmt echtes Wasser mit einer Genauigkeit von unter 1% nach

Optionales Elektronendichtemodul (04-416)

  • Durchmesser: 200 mm

  • Dicke: 30 mm

  • Enthält Proben von 10 verschiedenen stabförmigen Materialien (Ø 30 mm x 27,5 mm) mit bekannter physikalischer und elektronischer Dichte entsprechend den folgenden Geweben: Lunge (Einatmung), Lunge (Ausatmung), Brust (50/50), fester trabekulärer Knochen 200, fester dichter Knochen 800, fester dichter Knochen 1250, Leber, Muskeln, Fettgewebe sowie eine Probe mit Wasser und optional einen Titan- oder Stahlstab
