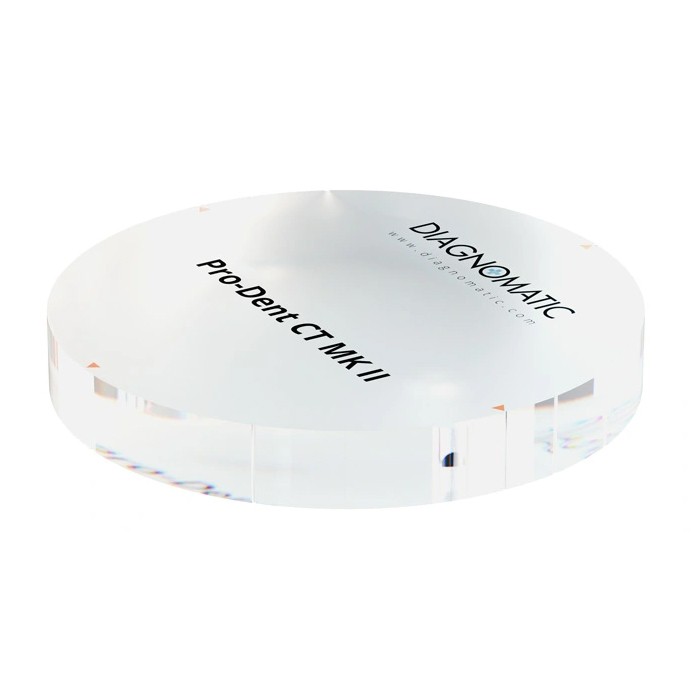

Technische Daten:‍

• Durchmesser: 160 mm

• Aus PMMA (1,19 g/cm³)

• Gesamtlänge: 170 mm

• Positionierungshilfen auf der Außenfläche des Phantoms

Bereich Rauschen / Homogenität

• Homogener PMMA-Teil des Phantoms

‍

Bereich mit 5 Schichtmodulen, die Folgendes enthalten:

• Linienbildfunktion (LSF) PTFE / PMMA-Grenzfläche

• Punktbildfunktion (PSF): 0,25 mm Wolframstahldraht in Luft

• XY-Hochkontrastauflösung (Aluminium/Polymer): 1,0, 1,7, 2,0, 2,5, 2,8, 4,0, 5,0 LP/mm

• Z-Hochkontrastauflösung (Aluminium/Polymer): 1,0, 1,7, 2,0, 2,5, 2,8, 4,0, 5,0 LP/mm

• 6 Niedrigkontrastgruppen mit Stäben von 1,0, 2,0, 3,0, 4,0, 5,0, 6,0 mm aus Aluminium, PTFE, POM-C (Delrin), PE-300, Luft und wasserähnlichem Epoxidharz; Hintergrund aus PMMA

• 10 mm Stäbe aus Aluminium, PTFE, POM-C (Delrin), PE-300, Luft und wasserähnlichem Epoxidharz in PMMA eingebettet: Proben für Pixelintensität / HU-Werte

• Übereinander angeordnete Kontrast-Rausch-Scheiben mit 20 mm Durchmesser aus Aluminium, PTFE, POM-C (Delrin), PE-300 und Luft in PMMA eingebettet

• Drei Titanstäbe mit 5,0 mm Durchmesser eingebettet in PMMA: Strahlaufhärtungsartefakte

Bereich Schichtgeometrie

• 20 mm dickes Modul mit zwei Paaren von Aluminiumrampen und leeren Stäben in den Ecken eines Quadrats zur detaillierten Bewertung der Schichtdicke und -geometrie sowie zur Überprüfung der Laserposition

‍

Bereich geometrische Verzeichnung

• Ein Array aus Löchern mit 2,0 mm Durchmesser und 3,0 mm Länge im gleichmäßigen Abstand von 10,0 mm

Zubehör:

• Prüfstativ mit Dosenlibelle zur präzisen Ausrichtung des Phantoms in der Prüfposition

• Klappfuß zur Positionierung des Prüfstativs auf dem Stuhl des Röntgengeräts

• Praktischer, tragbarer Koffer für die Lagerung und den Transport des Phantoms

• Optionale zusätzliche Homogenitätsscheibe

‍Produktmerkmale:

• Entspricht:
  Richtschnur Radiation Protection No. 172 der SEDENTEXCT
  IEC 61223-3-4 und IEC 61223-3-5

• CE-Kennzeichnung

• Das Handbuch enthält detaillierte Richtlinien für die Durchführung aller Tests sowie für die Bewertung und Erfassung der Ergebnisse
