03-301 - Basismodell (03-303 + 03-310 + 03-311)
03-302 - Komplettset (03-303 bis 03-318, ohne 03-312, 03-313)

Folgende Prüfungen können damit durchgeführt werden:

• Optische Dichte / Leuchtdichte im Referenzpunkt

• Räumliche Auflösung

• Schwellenwert-Kontrastauflösung

• Kontrast

• Effektives Strahlungsfeld

• Belichtungsautomatik

• CNR, SNR

• NPS

• MTF

• Ghosting (Geisterbilder)

• Filamente

• Artefaktbewertung

• Prüfung der geometrischen Verzeichnung

• Kontrastdetails

Technische Daten:

• Abmessungen: 240 x 180 mm oder 300 x 240 mm

• Modularen Aufbau – verschiedene Module können fest auf dem Hauptmodul platziert werden

• Optionale Tragetasche (03-322)

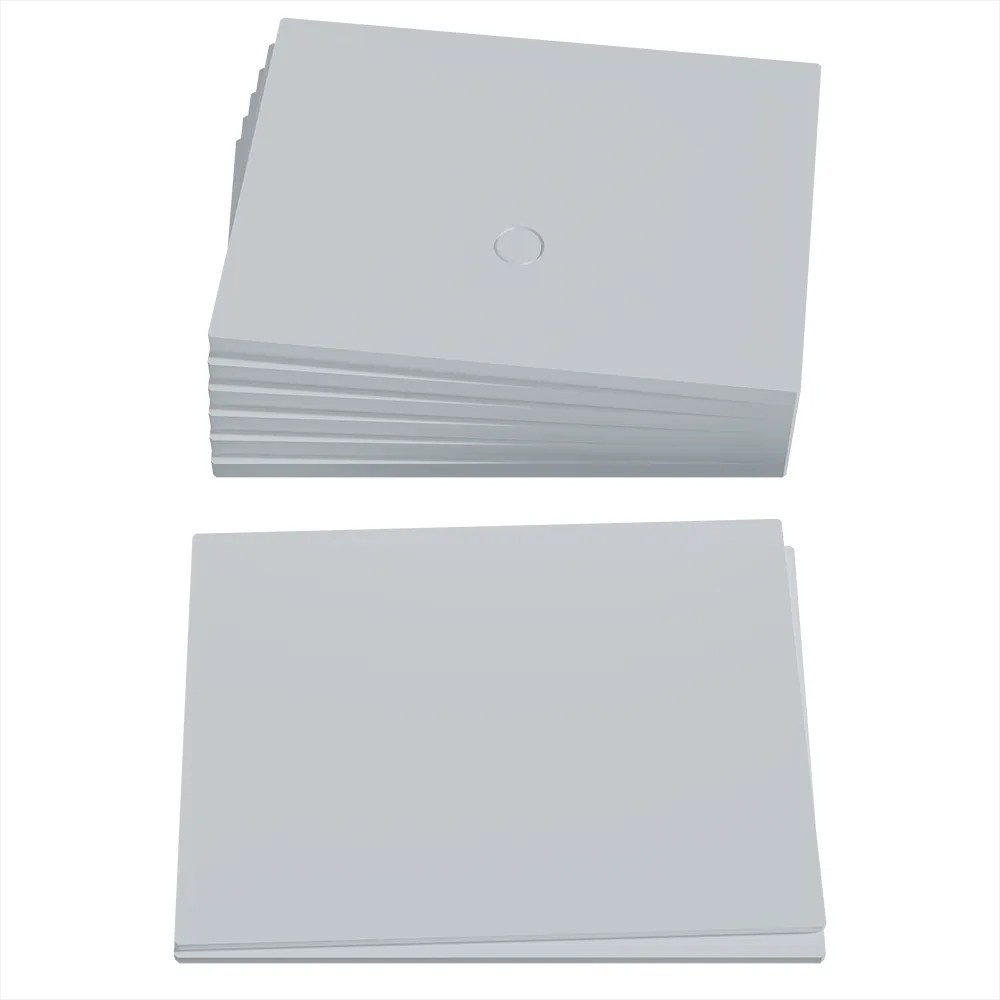

Hauptmodul (03-303)

• Set aus PMMA-Schwächungsplatten: 6x 10 mm dick und 2x 5 mm dick; eine Platte enthält die Markierung des Referenzpunkts.

Ghosting-Modul (03-304)

• 10 mm dickes Modul mit einem 30 x 30 x 0,1 mm Aluminiumfilter für den Geisterbild-Test

MTF-Modul (03-305)

• 10 mm dickes Modul mit einer geraden Edelstahlkante, präzise auf ±2 μm in einem Winkel von 3°

Filament-Modul (03-306)

• 10 mm dickes Modul mit 6 Gruppen von multidirektionalen Filamenten mit einem Durchmesser von 0,40 mm bis 0,20 mm

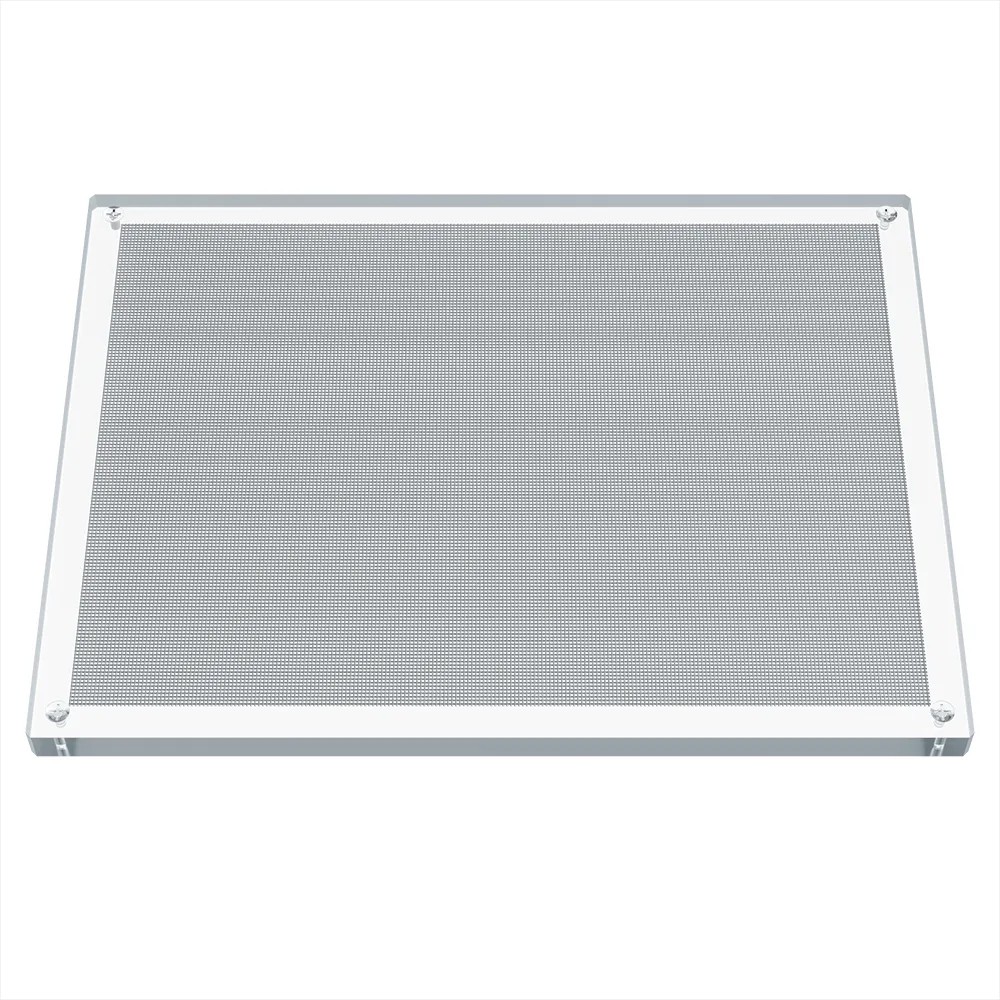

Artefakt-Bewertungsmodul (03-307)

• 10 mm dickes Modul mit einem Gitter zur Artefaktbewertung

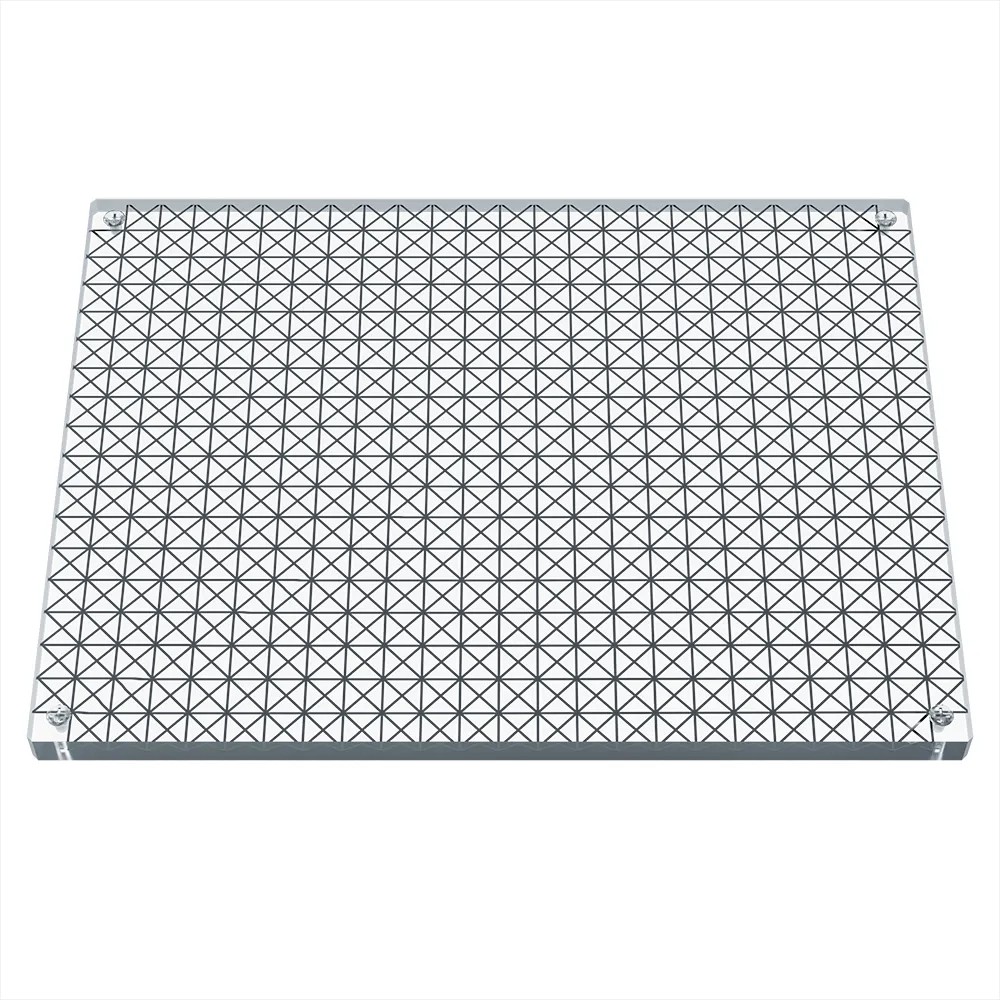

Modul für geometrische Verzeichnung (Gitter) (03-308)

• 10 mm dickes Modul mit einem Drahtgitter aus horizontalen, vertikalen und diagonalen Linien (45°)

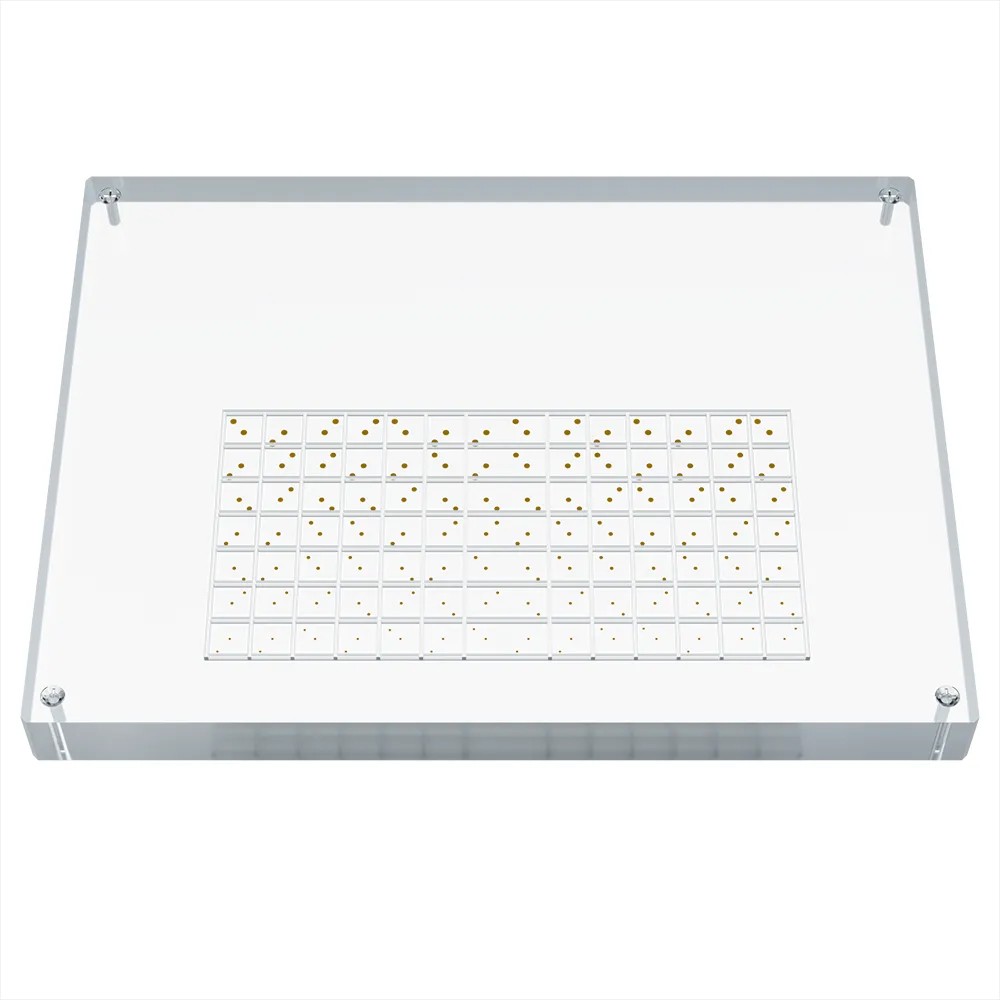

Kontrastdetail-Modul (03-309)

• 20 mm dickes Modul mit Goldscheiben (99,99 %), angeordnet in einer 7x14-Matrix (Durchmesser x Dicke).

• Die Scheiben haben folgende Durchmesser: 0,1, 0,25, 0,5, 0,75, 1,0, 1,5, 2,0 mm und 14 verschiedene Dicken von 0,03 bis 2,0 μm.

• Dickengenauigkeit: 1 nm (0,001 μm), Durchmessergenauigkeit 0,001 mm (1 μm).

Auflösungs- und Geometriemodul (03-310)

10 mm dickes Modul enthaltend:

• Muster zur Bewertung der Linienpaarkompensation (von 1,5 bis 20,0 LP/mm), um 45° gedreht

• 8 Niedrigkontrastobjekte (ø5,5 mm und Tiefe von 0,1 mm bis 0,45 mm)

• 3 Objekte mit unterschiedlichem Absorptionsniveau

• Muster zur Bewertung des effektiven Strahlungsfeldes

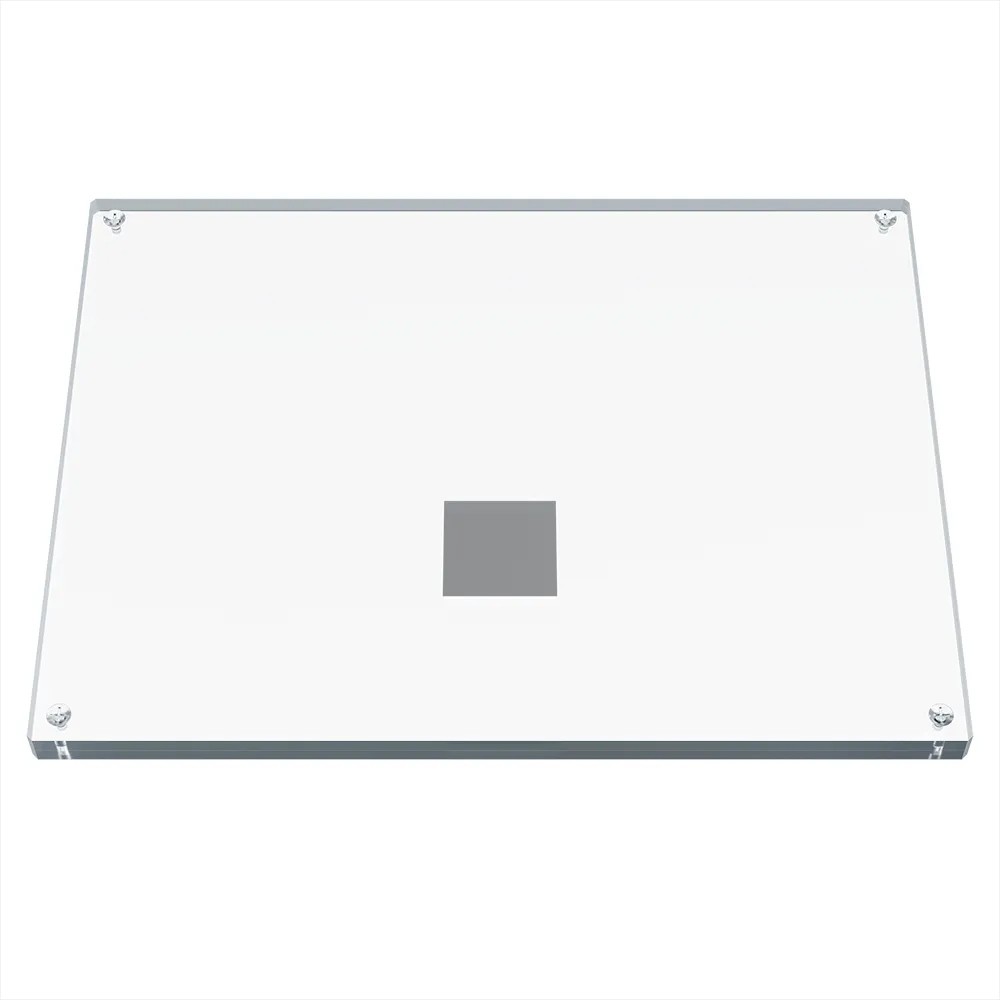

CNR-Modul (03-311)

• 10 mm dickes Modul mit einem 20 x 20 x 0,2 mm Aluminiumfilter, positioniert 6 cm von der Brustwandseite entfernt

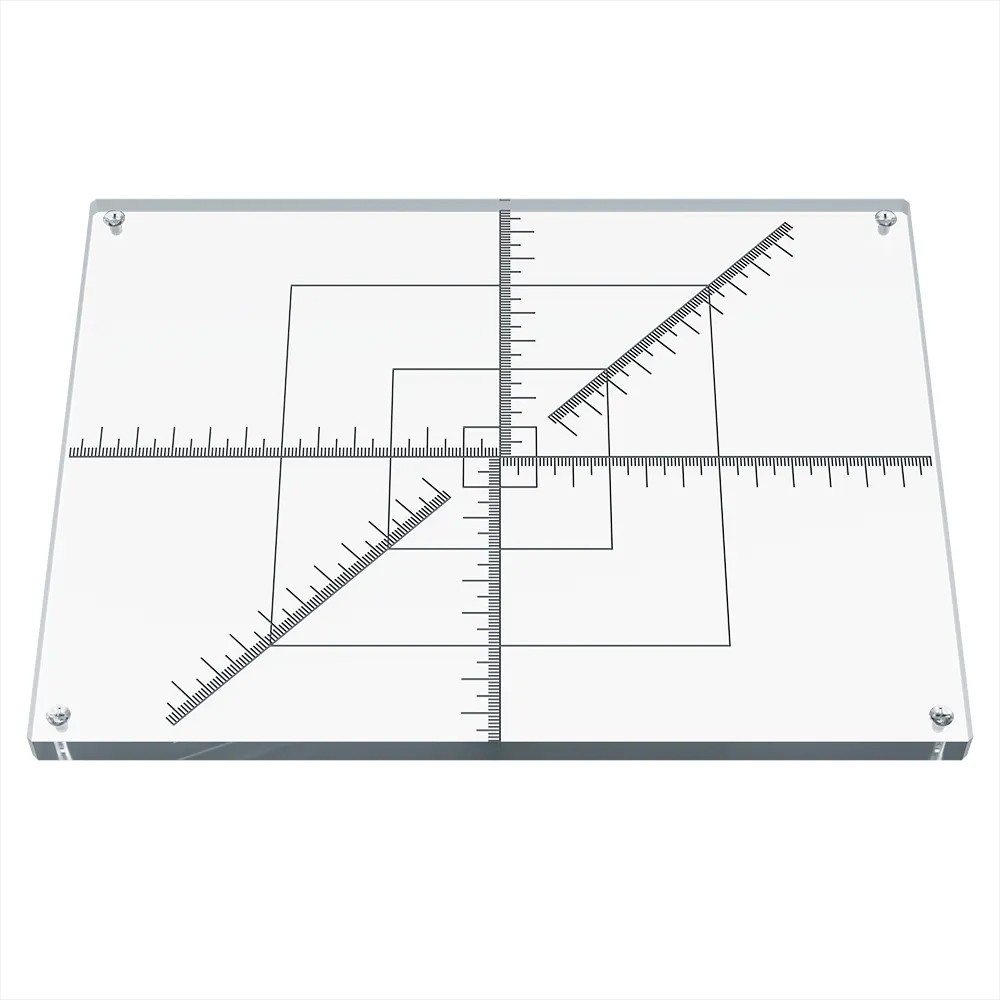

Modul für geometrische Verzeichnung (Skalen) (03-312)

• 10 mm dickes Modul mit einem Raster mit Skalen

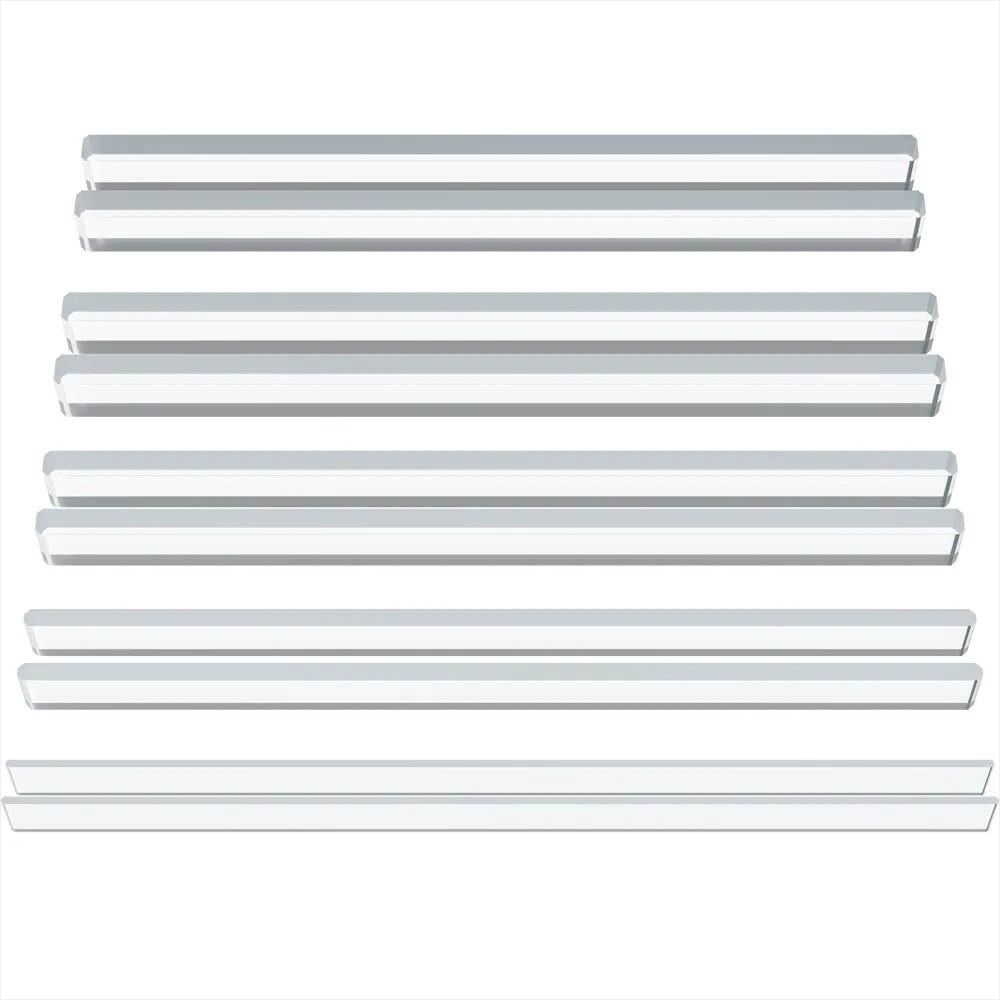

Abstandshalter-Sets (03-314)

180 x 15 mm oder 240 x 15 mm PMMA-Platten:

• 4 Stück mit 10 mm Dicke

• 2 Stück mit 8 mm Dicke

• 2 Stück mit 5 mm Dicke

• 2 Stück mit 2 mm Dicke

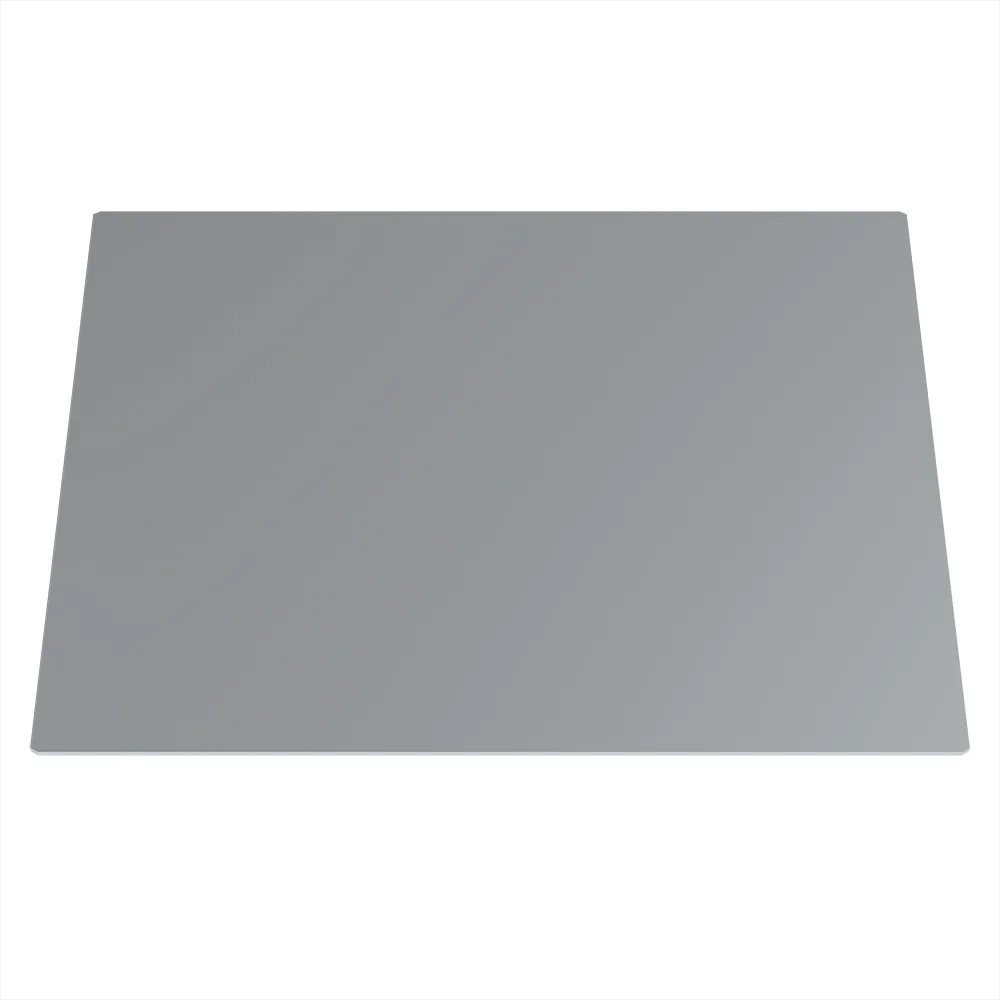

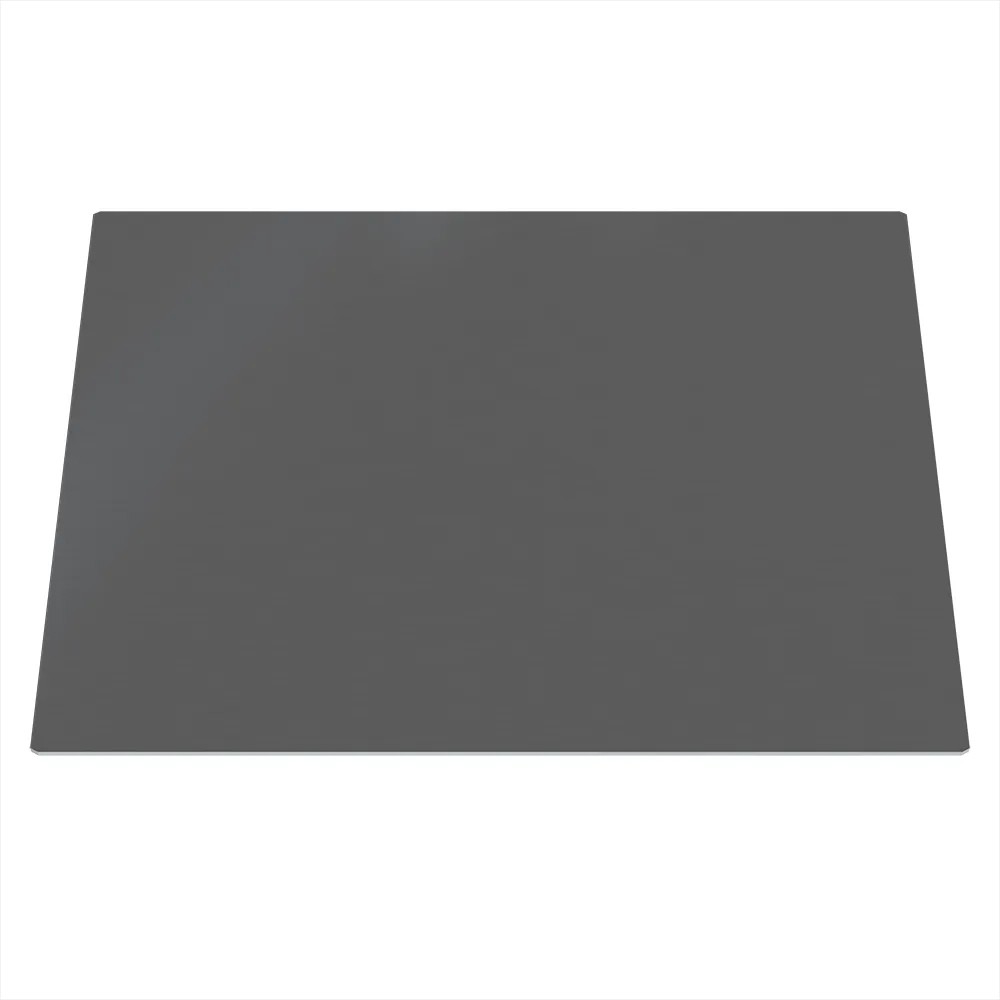

Rauschbewertungsmodul (03-315)

• 2 mm dicke Aluminiumplatte, 200 x 200 mm

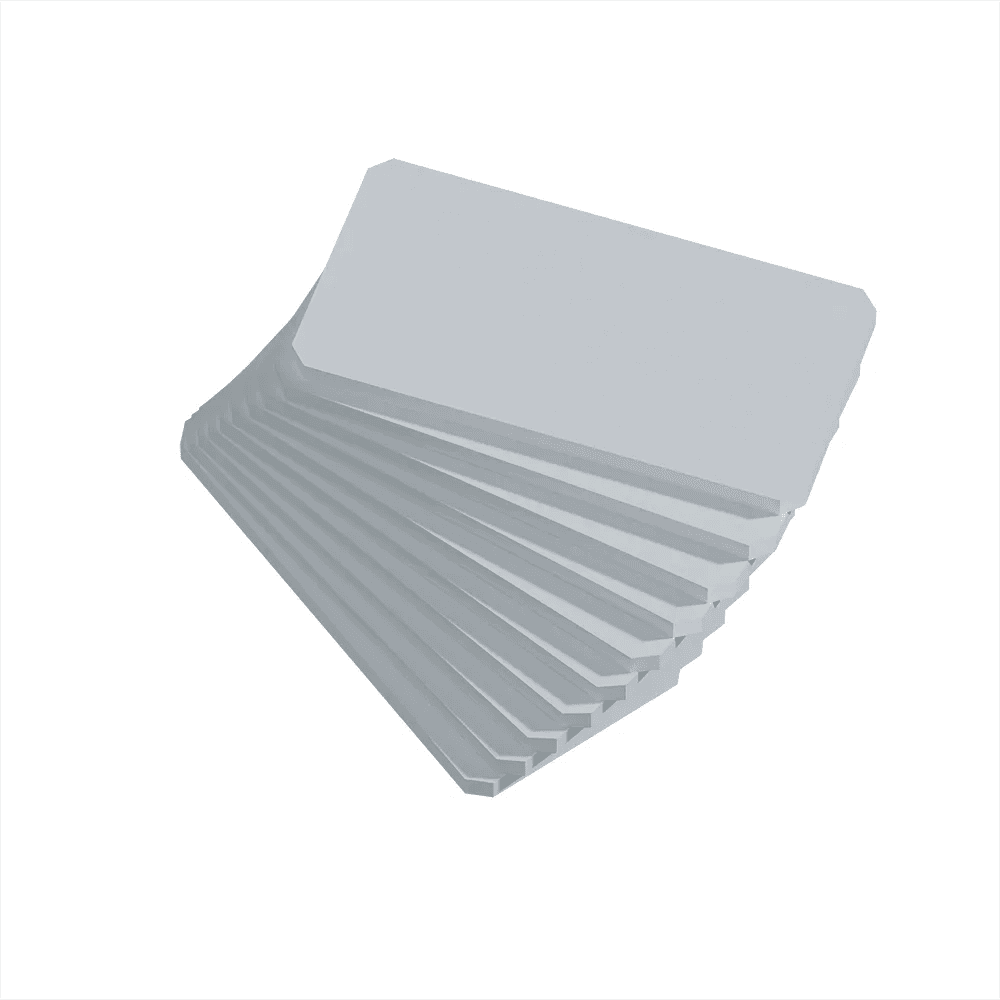

Kompensationsmodul (03-316)

• Set aus 10 PMMA-Platten, 40 x 20 x 2 mm

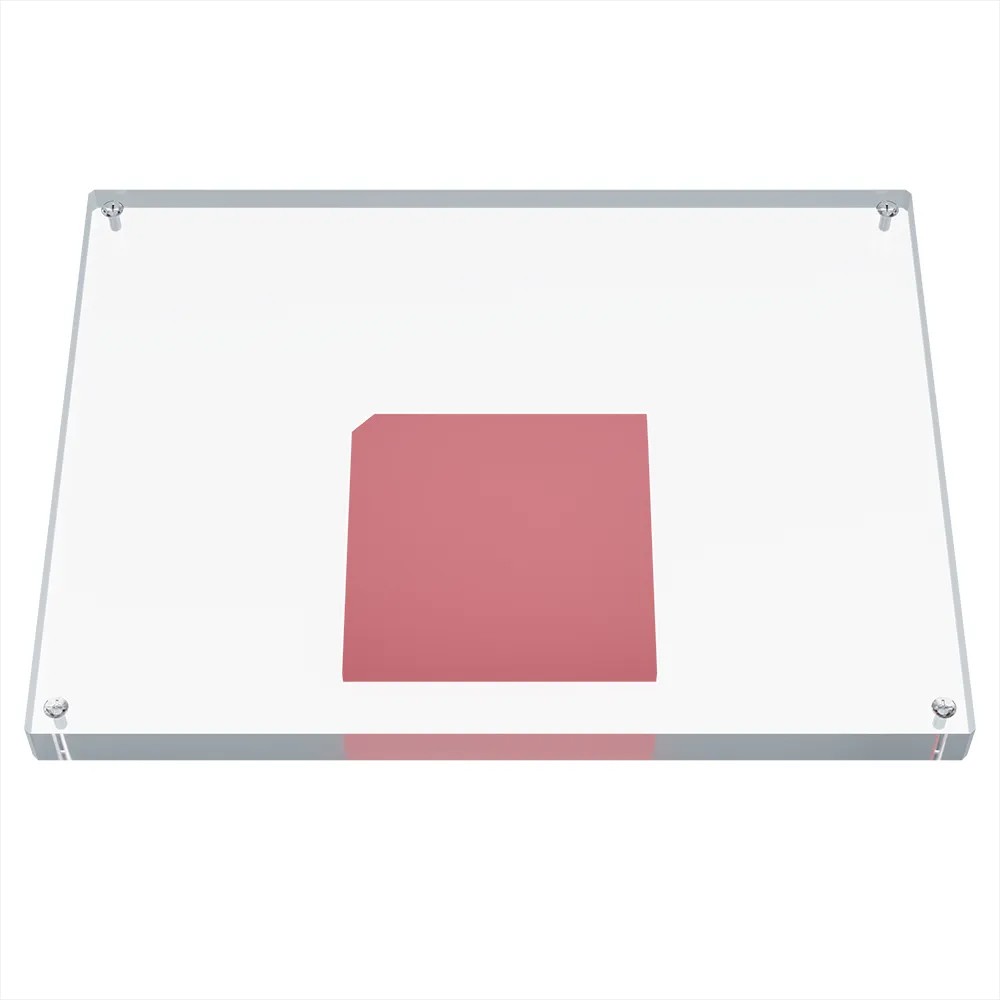

Full Field ACR-Akkreditierungsmodul (03-317)

• 14 mm dickes Modul mit einem Wachseinsatz wie bei Pro-MAM Accreditation FF (simuliert bei Verwendung mit 3x10 mm Platten des Hauptmoduls eine 42 mm komprimierte Brust mit durchschnittlicher Gewebe- und Fettzusammensetzung).

ACR-Akkreditierungsmodul (03-319)

• 14 mm dickes Modul mit einem Wachseinsatz wie bei Pro-MAM Accreditation (simuliert bei Verwendung mit 3x10 mm Platten des Hauptmoduls eine 42 mm komprimierte Brust mit durchschnittlicher Gewebe- und Fettzusammensetzung).

Dynamikbereichsmodul (03-320)

• 10 mm dickes Modul mit Al-Stufenkeil mit 14 Stufen von 0,0 bis 5,2 mm

Spezielle Module für die Tomosynthese

NPS-Abschwächer

• 2 mm dicker hochreiner Aluminiumfilter

MTF-Modul

• 10 mm dickes Modul mit einem Edelstahlquadrat (50 x 50 mm) mit geraden Kanten, präzise auf ±2 μm, um 3° gedreht

Z-Auflösungsmodul

• 5 mm dickes Modul mit 25 Aluminiumkugeln mit einem Durchmesser von 1 mm, angeordnet in einem Raster mit 55 mm Zellengröße

Draht-MTF-Modul

• 15 mm Modul mit 25 μm Wolframdraht in einem Winkel von 3°, 60 mm von der Brustwand entfernt

Schutzstahlplatte

• 2 mm Edelstahlplatte, 240 x 300 mm, die den gesamten Bildempfänger abdeckt

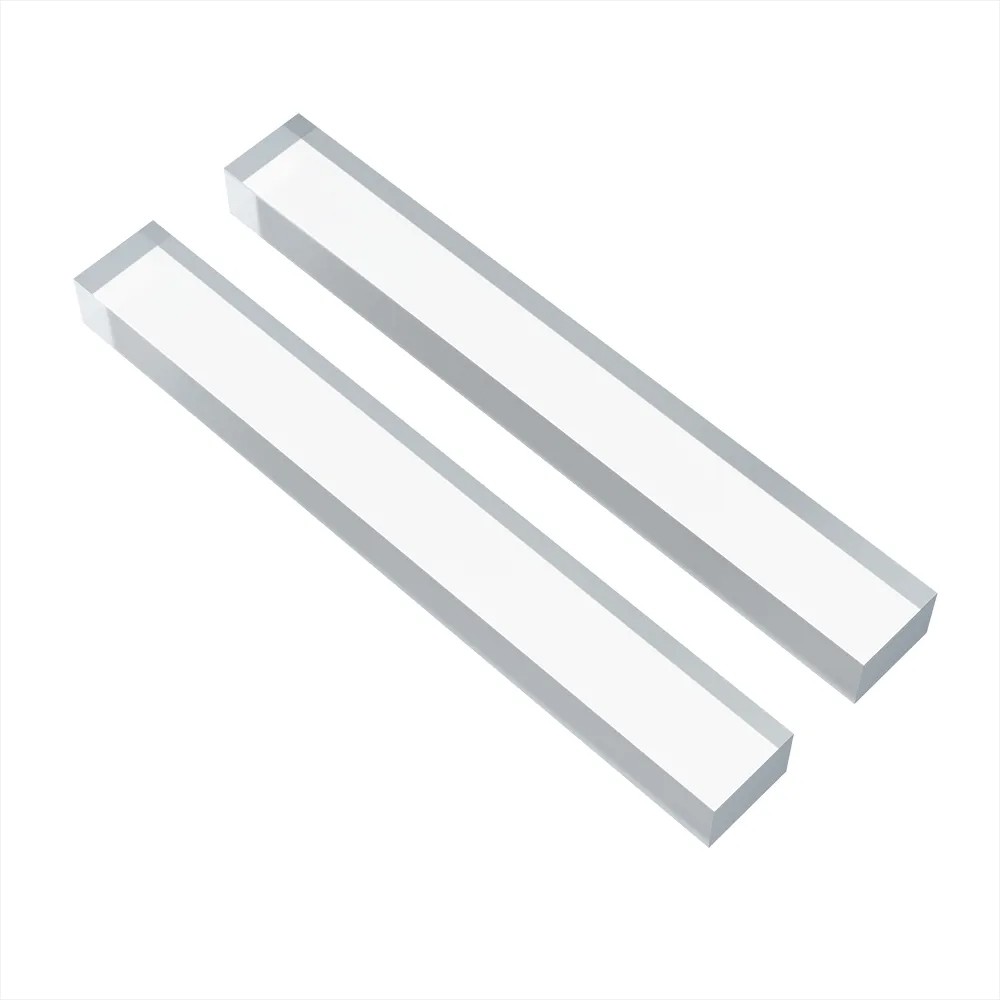

Abstandshalter-Set

• Zwei Abstandshalter mit den Maßen 240 x 20 x 30 mm zur korrekten Positionierung der Testmodule

Produktmerkmale:

• Entspricht:
  – IEC 61223-3-2
  – European Guidelines for Quality Assurance in Mammography Screening inklusive Ergänzung
  – Protocol for the Quality Control of the Physical and Technical Aspects of Digital Breast Tomosynthesis Systems - EUREF

• CE-gekennzeichnet

• Das Handbuch enthält detaillierte Richtlinien für die Durchführung jedes Tests sowie für die Bewertung und Registrierung der Ergebnisse
