Pro-RF AAPM 15
Radiologie
Diagnomatic
Dieses Phantom für die Digitale Subtraktionsangiographie (DSA) entspricht den Empfehlungen des Berichts Nr. 15 der AAPM (American Association of Physicists in Medicine) – der Arbeitsgruppe für digitale Radiologie und Fluorographie des Komitees für diagnostische Röntgenbildgebung. Das Phantom wurde entwickelt, um die digitalen Funktionen von DSA-Systemen zu bewerten. Es eignet sich zur Überprüfung von Kontrastumfang, Auflösung, Linearität, Homogenität, Dynamikbereich des Verstärkers, Registrierungsgenauigkeit und Subtraktionseffizienz. Sein modularer Aufbau ermöglicht es, die gewünschte Testkonfiguration sehr einfach und präzise einzurichten.
Vorteile

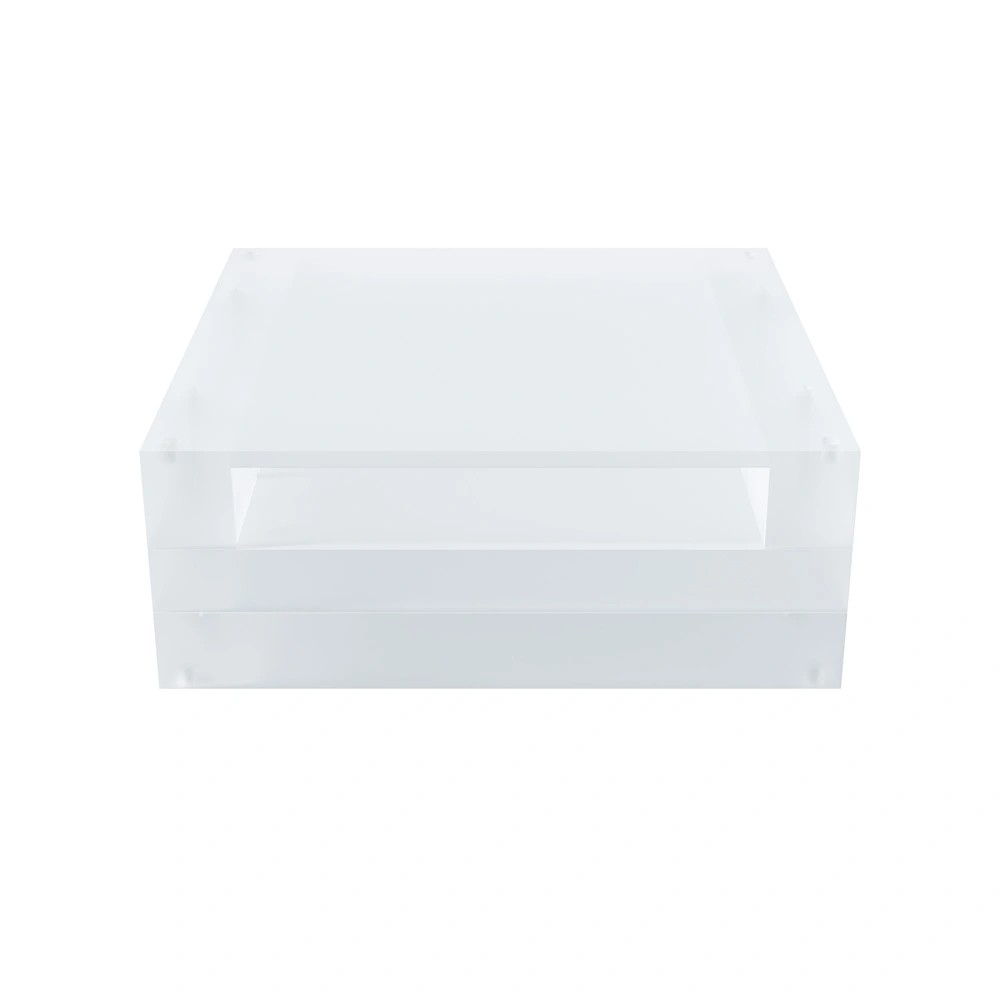

 | Abschnitt I und II Stufenkeilmodul, 6 Stufenkeile (je 25,4 mm hoch) zur Prüfung des Dynamikbereichs. Kann zu einem soliden Block von 203,2 x 203,2 x 76,5 mm zusammengeklappt werden. |
 | Abschnitt III Schlitzblock mit Platz für weitere Testmodule. |
 | Registrierplatte Aus Aluminium mit einer Reihe von 3,18-mm-Löchern. |
 | Knochenabschnitt Mit drei PTFE-Streifen von 25 mm Breite und 5, 10 und 15 mm Dicke. |

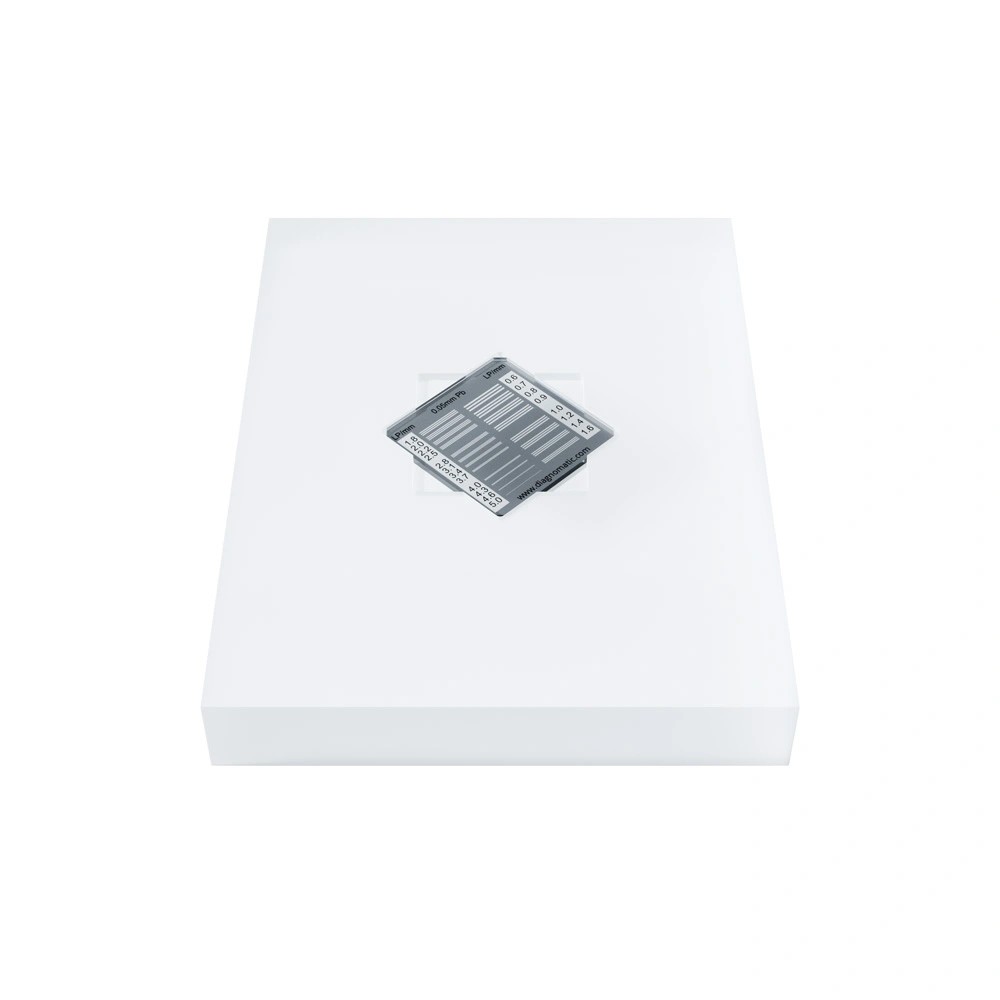

 | Hochkontrast-Auflösungsabschnitt Enthält ein Muster zur Bewertung der Linienpaarauflösung (von 0,6 bis 5,0 LP/mm). |
 | Leereinsatz Wird mit anderen Modulen verwendet und bildet eine Maskenplatte. |
 | Linearitätseinsatz Enthält 6 Jodbereiche (19 mm Durchmesser) mit unterschiedlicher Joddicke und -konzentration: 0,5, 1,0, 2,0, 4,0, 10,0 und 20,0 mg/cm². |
 | Niedrigkontrast-Arterieneinsatz Enthält 3 Sätze analoger Blutgefäßgruppen (Durchmesser 0,5, 1,0, 2,0 und 4,0 mm), jede Gefäßgruppe umfasst verschiedene Jodkonzentrationen: 2,5, 5,0 und 10,0 mg/cc. |
 | 150 mg/ml Jod-Arterieneinsatz 3 Sätze analoger Blutarterien (Dicke 1,0, 2,0, 4,0 mm), jeweils mit Arterienstenose und arteriellem Aneurysma, deren Größen 1/4, 1/2 und 3/4 des Arteriendurchmessers betragen. |
 | 300 mg/ml Jod-Arterieneinsatz 3 Sätze analoger Blutarterien (Dicke 1,0, 2,0, 4,0 mm), jeweils mit Arterienstenose und arteriellem Aneurysma, deren Größen 1/4, 1/2 und 3/4 des Arteriendurchmessers betragen. |
Produktmerkmale:
| |
