Fantôme à ultrasons à usage général

Dépasse les exigences d'accréditation ACR
Le fantôme d'ultrasons à usage général contient des cibles d'échelle de gris et des cibles de sensibilité améliorées qui dépassent les exigences fantômes décrites dans le programme d'accréditation ACR.
Le fantôme ultrasonique à usage général est fabriqué à partir d'un matériau élastique solide breveté, le Zerdine®. Zerdine est un matériau durable, fiable et précis qui imite les tissus. Un couvercle de puits d'eau et d'endocavité amovible étend l'utilisation du fantôme en permettant l'évaluation de toutes les configurations de transducteurs, y compris linéaires, curvilignes et intercavités.
Les fantômes à ultrasons à usage général Phantom sont livrés en standard avec un boîtier robuste, une mallette de transport robuste, une garantie de 4 ans et un guide de l'utilisateur.
Mesures de performance:
- Zone morte
- Exactitude de distance horizontale
- Précision de distance verticale
- Profondeur de pénétration
- Uniformité de l'image
- Résolution axiale
- Résolution latérale
- Résolution anéchoïque de masse
- Résolution du contraste à l'échelle des gris
Caractéristiques |
|
Dimensions |
17.8 cm x 12.7 cm x 20.3 cm |
Poids |
4.1 kg |
Matériaux de logement |
ABS Plastic |
Membrane |
Stratifié à base de Saran |
Matériel imitant les tissus |
Hydrogel élastique solide Zerdine®
|
Fantôme inclus |
Certificat de conformité Mode d'emploi Mallette de transport 48 mois de garantie |
|

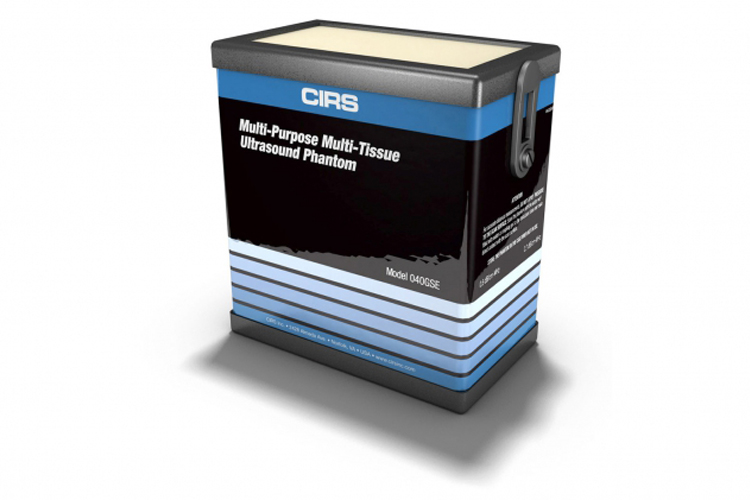

Fantôme d'ultrasons à usages multiples

NOUVEAU standard pour l'assurance qualité des ultrasons
Le fantôme d'ultrasons multi-tissus et multi-usages contient neuf mesures de performance, dont des cibles d'échelle de gris, des masses échelonnées anéchoïques et des cibles d'élasticité. Le fantôme Multi-Purpose Ultrasound Multi-Tissue dépasse les exigences d'accréditation ACR, ce qui en fait le seul fantôme de ce type conçu pour relever les défis QA des ultrasons d'aujourd'hui et de demain.
La double atténuation unique du gel de fond permet l'évaluation des transducteurs compris entre 2 MHz et 15 MHz. Un couvercle de puits d'eau et d'endocavité amovible étend l'utilisation du fantôme en permettant l'évaluation de toutes les configurations de transducteur: linéaire, curviligne et intercavité.
Mesures de performance:
- Zone morte
- Distance horizontale
- Distance verticale
- Profondeur de pénétration
- Uniformité de l'image
- Résolution axiale
- Résolution latérale
- Résolution anéchoïque de masse
- Résolution du contraste à l'échelle des gris
- Évaluation d'image d'élasticité
Caractéristiques |
|
Matériel de base |
Matériel: Zerdine® Point de congélation: 0 ° C Point de fusion: au-dessus de 100 ° C Atténuation: 0.5 dB / cm-MHz ± 0.05 dB / cm-MHz & 0,7 dB / cm-MHz ± 0,05 dB / cm-MHz Vitesse du son: 1540 m / s ± 10 m / s |
Cavité de balayage |
1 cm de profondeur |
Membrane de balayage |
Stratifié à base de Saran |
Cibles de fil |
Matériau: Nylon monofilament |
Groupe de champ proche |
Nombre de cibles: 5 Diamètre du fil: 100 microns Plage de profondeur: 1 à 5 mm Distance entre les cibles: 1 mm |
Groupe de distance verticale |
Nombre de cibles: 16 Diamètre du fil: 100 microns Plage de profondeur: 1 à 16 cm Espacement: 10 mm |
Groupes de distance horizontaux |
Nombre de groupes: 2 Diamètre du fil: 100 microns Profondeurs: 4 et 9 cm Nombre de cibles: 4 et 7 respectivement Espacement: 10 et 20 mm respectivement |
Groupes de résolution axiale-latérale |
Nombre de groupes: 2 Diamètre du fil: 80 microns Profondeurs: 3 & 6,5 cm Séparation axiale: 4, 3, 2, 1, 0,5 et 0,25 mm Séparation latérale: 4, 3, 2, 1, 0,5 et 0,25 mm Nombre de groupes: 1 Diamètre du fil: 80 microns Profondeurs: 10,5 cm Séparation axiale: 5, 4, 3, 2 et 1 mm Séparation latérale: 5, 4, 3, 2 et 1 mmNombre de groupes: 2 Diamètre du fil: 80 microns Profondeurs: 3 & 6,5 cm Séparation axiale: 4, 3, 2, 1, 0,5 et 0,25 mm Séparation latérale: 4, 3, 2, 1, 0,5 et 0,25 mm Nombre de groupes: 1 Diamètre du fil: 80 microns Profondeurs: 10,5 cm Séparation axiale: 5, 4, 3, 2 et 1 mm Séparation latérale: 5, 4, 3, 2 et 1 mm |
Cylindres étagés anéchoïques |
Nombre de cibles: 12 Diamètre des cibles: 1,3, 2,0, 3,0, 4,5, 6,7 et 10,0 mm Profondeur des cibles: 1,5, 4,5, 7,0, 10,0, 13,0, 16,0 cm Atténuation: 0.5 dB / cm-MHz Contraste: anéchoïque, ressemblant à un kyste |
Cibles en échelle de gris |
Atténuation: 0.5 dB / cm-MHz Nombre de groupes: 2 6 cibles, Ø 8mm à 3 cm de profondeur Contraste: -9, -6, -3, +3, +6 &> +15 dB 5 cibles, Ø 10mm à 11,5 cm de profondeur Contraste: -6, -3, +3, +6 &> +15 dB |
Cibles d'élasticité |
Atténuation: 0.5 dB / cm-MHz Nombre de groupes: 2 Nombre de cibles par groupe: 3 6 mm Ø à 1,5 cm de profondeur 8 mm Ø à 5 cm de profondeur Élasticité: 10, 40 et 60 kPa |
Fantôme inclus |
Multi-Purpose Ultrasound Multi-Tissue Ultrasound Phantom Puits de balayage détachables (acceptent les sondes de grand secteur et les petites sondes d'endocavité) Housse de transport doublée de mousse Mode d'emploi Garantie de 48 mois |
|
|
|

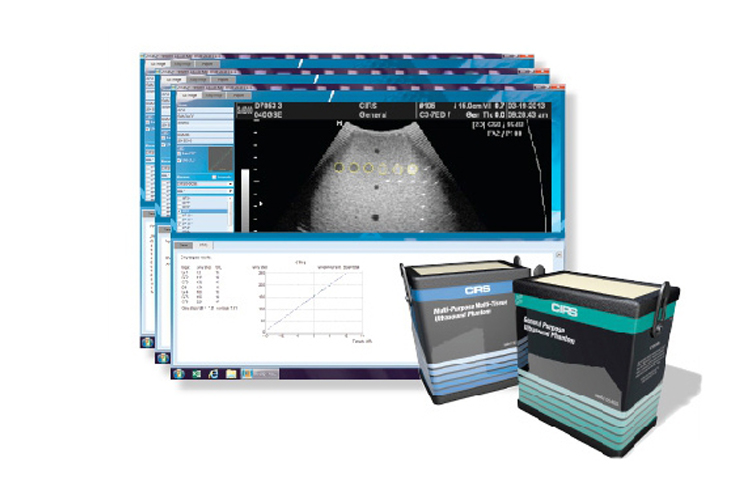

Ultra-iQ - Logiciel automatisé d'analyse fantôme

Analyse PHANTOM AUTOMATISÉE pour échographie diagnostique
UltraiQ Software apporte une analyse automatisée des images fantômes aux ultrasons de diagnostic.
L'assurance qualité des ultrasons garantit la performance du système dans le temps et réduit la qualité de l'image avant qu'elle n'affecte la valeur diagnostique de l'échographie clinique. Cependant, mettre en place un programme d'assurance de la qualité peut prendre du temps et être fastidieux. Pire encore, de nombreux paramètres du système doivent être mesurés subjectivement, ce qui entraîne un degré élevé de variabilité inter-observateur.
UltraiQ résout ces problèmes avec un logiciel facile à utiliser, disponible avec le modèle 040GSE ou le modèle 054GS. Il mesure objectivement les paramètres d'assurance qualité de l'image échographique et fournit des évaluations plus rapides et plus précises. UltraiQ évalue quantitativement et automatiquement la plage dynamique, la résolution axiale, la résolution latérale, la distance de l'étrier, la zone morte et la profondeur de pénétration.
Le logiciel UltraiQ peut être utilisé avec tout système à ultrasons. Les fonctions personnalisables de création de rapports et de tendances facilitent la surveillance des performances du système au fil du temps. L'interface utilisateur intuitive fournit des conseils pour effectuer des mesures. Après la configuration initiale, les mesures suivantes peuvent être effectuées automatiquement en quelques minutes.
Le modèle 040GSE-078 comprend: |
1 |
Fantôme d'ultrasons multi-tissus et multi-tissus |
1 |
Logiciel UltraiQ |
1 |
Housse de protection détachable |
2 |
Puits de balayage détachables |
1 |
Mallette de transport |
- |
48 mois de garantie |
- |
Mode d'emploi |
|
|
Le modèle 054GS-078 comprend: |
1 |
Fantôme à ultrasons à usage général |
1 |
Logiciel UltraiQ |
1 |
Housse de protection détachable |
2 |
Puits de balayage détachables |
1 |
Mallette de transport |
- |
48 mois de garantie |
- |
Mode d'emploi |
|

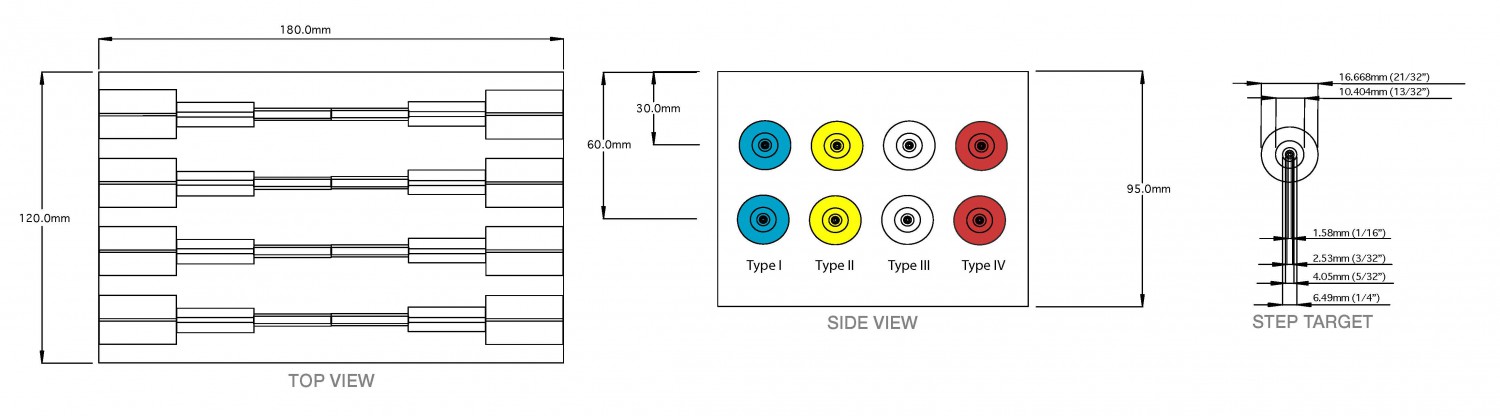

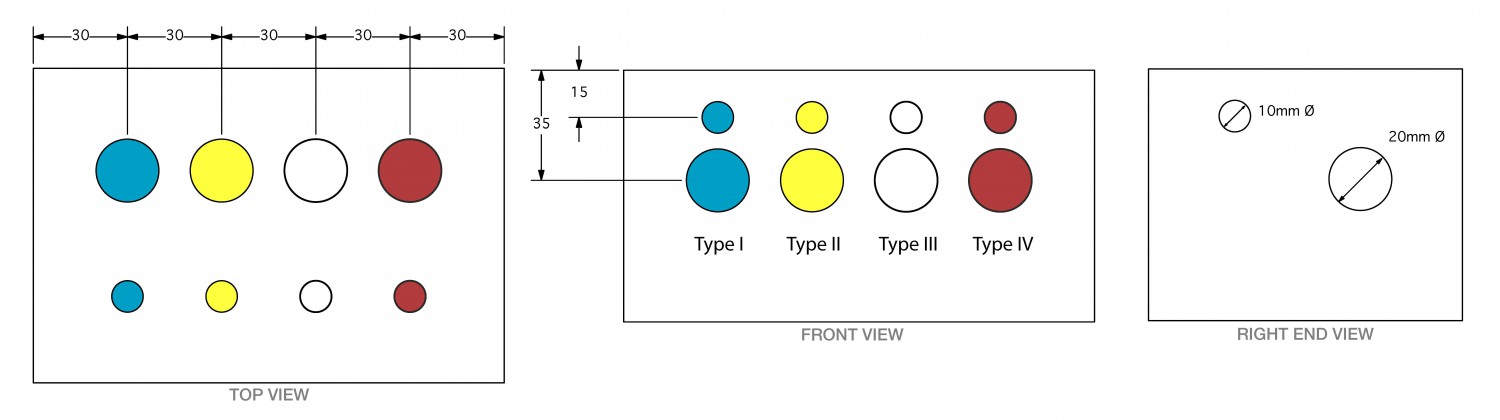

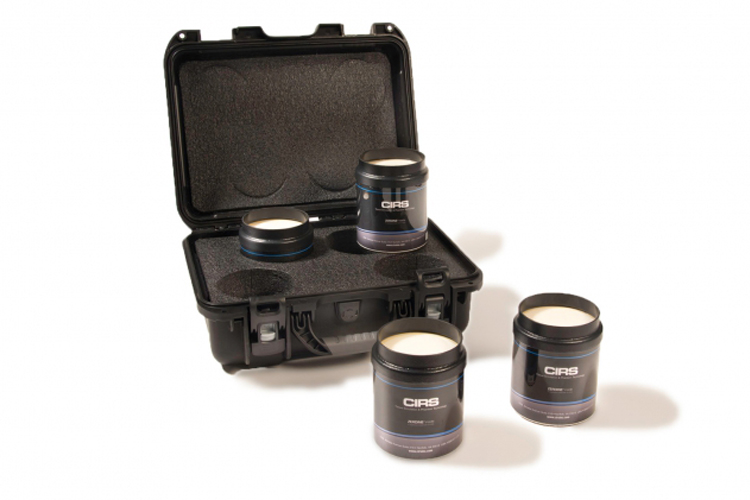

Fantôme de fibrose hépatique à ondes de cisaillement

MESURE DES ÉLASTICITÉS DE TISSUS CONNUES AVEC DES SYSTÈMES D'ONDES À CISAILLEMENT
Les fantômes de fibrose hépatique à ondes de cisaillement fournissent un ensemble de normes de référence pour effectuer des mesures quantitatives de la rigidité des tissus. L'imagerie d'élasticité par ondes de cisaillement est un biomarqueur émergent avec de nombreuses applications possibles, principalement pour déterminer le stade de la fibrose hépatique chez un patient sans avoir besoin de biopsies invasives.
Le fantôme de fibrose hépatique à ondes de cisaillement comprend quatre fantômes distincts de rigidité variable: 3, 12, 27 et 48 kPa. L'élasticité des fantômes a été choisie en fonction de l'élasticité tissulaire moyenne à différents stades de la fibrose hépatique. La rigidité de 3 kPa représente l'élasticité des tissus sains, tandis que 48 kPa représente l'élasticité des tissus avec la fibrose hépatique au stade cinq. Les fantômes peuvent également être fabriqués selon les exigences de l'utilisateur avec une rigidité personnalisée allant de 1 à 100 kPa.
La certification du module de Young sera fournie avec chaque fantôme pour la preuve des mesures avec une précision de +/- 4%. Le module de Young est testé sur des échantillons de lots suivant la norme ASTM D575-91 pour garantir une élasticité précise. La densité sera également mesurée pour permettre une conversion précise de la vitesse de l’onde de cisaillement en module d’ondes de cisaillement et de module de Young.
Le fantôme de fibrose hépatique à ondes de cisaillement est livré avec une mallette de transport pour faciliter le transport et la configuration fantôme.
Caractéristiques:
- Module de Young allant de 3 à 48 kPa
- Rigidité personnalisée de 1 à 100 kPa disponible selon les exigences de l'utilisateur
- Certification du module de Young avec chaque fantôm
- Matériau imitant les tissus avec propriétés acoustiques du foie humain
Caractéristiques |
|
Dimensions internes |
Ø 11.6 cm, la taille 14 cm |
Matériaux |
Zerdine® |
Contraste |
Contraste de chatoiement pour correspondre à la référence du foie CIRS |
La vitesse |
1560- 1600 m/s (varie avec la rigidité du matériau) |
Atténuation |
0.50 dB/cm-MHz |
Module d'Young |
3, 12, 27, 48 kPa* |
Densité |
1.03 g/cc (valeur exacte fournie avec la certification) |
Ratio de Poisson |
0.5 |
Fantôme inclus |
Fantômes de la fibrose hépatique à ondes de cisaillement allant de 3 à 48 kPa * Mallette de transport Mode d'emploi Garantie de 48 mois |
* Young’s Modulus testé dans des échantillons de lots en suivant la norme ASTM D575-91 pour garantir des mesures d’élasticité de +/- 4%.
Les valeurs de mesure seront fournies dans une fiche de certification accompagnant chaque fantôme.
Les fantômes peuvent être achetés séparément; les unités simples ne viendront pas avec une mallette de transport.
|
|
|
|

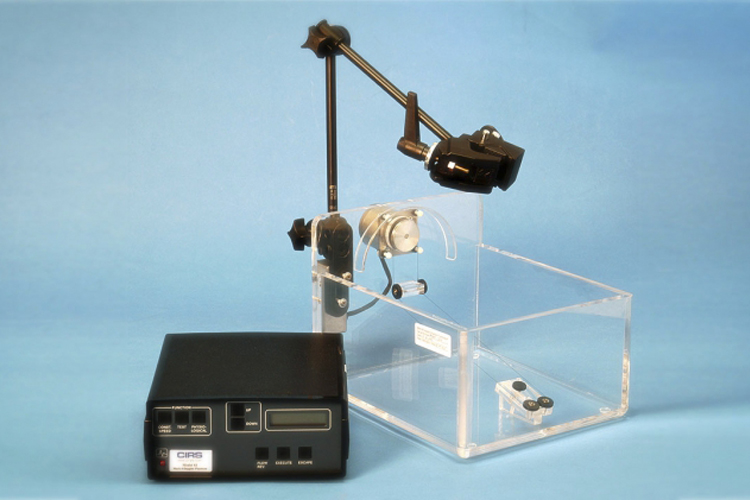

Doppler String Phantom

Simule avec précision 16 formes d'onde physiologiques et de test
Le Doppler String Phantom est un outil essentiel pour les personnes qui travaillent avec l'échographie Doppler. Le moteur contrôlé par cristal génère avec précision seize formes d'onde préprogrammées en utilisant une technologie de cible de chaîne avancée. Comme la vitesse est ajustée 1000 fois par seconde, vous savez que c'est précis et répétable.
Le Doppler String Phantom peut être réglé pour être utilisé avec de l'eau ou un fluide corrigé en fonction de la vitesse. Si vous utilisez de l'eau, il ajuste la vitesse de la corde en conséquence, de sorte que la vitesse différente du son dans l'eau n'affecte pas vos tests. Et contrairement aux fantômes à écoulement fluide, la cible ne change jamais; vous savez quels sont vos résultats de test à chaque fois.
Le Doppler String Phantom est vendu avec un manuel d'utilisation et un étui de transport robuste. Des options supplémentaires incluent la programmation personnalisée de formes d'onde spéciales.
Caractéristiques |
|
Affichage numérique |
Lecture de forme d'onde, vitesse de chaîne, instructions et instructions d'aide et informations sur l'hôte de l'ordinateur |
Vitesses de simulation de flux |
10 à 200 centimètres par seconde, bidirectionnel |
Vitesse Dérive |
Cristallisé à 20 parties par million (0.002%) |
Précision |
± 1% de la vitesse indiquée |
Formes d'onde pulsatiles |
16 préprogrammés et facultatifs spécifiés par le client |
Formes d'onde incluses |
Carotide commune adulte, carotide sténosée, fémorale, aortique. Artère cérébrale moyenne foetale, artère rénale, artère ombilicale. Artère thoracique descendante pédiatrique, canal artériel breveté. Formes d’onde de test: ondes sinusoïdales avec des vitesses maximales de 100, 150 et 200 cm / seconde. Ondes triangulaires avec des vitesses maximales de 100, 150 et 200 cm / seconde. Onde de rampe en escalier avec des arrêts à 0, 20, 40, 60, 80 et 100 cm / sec |
Résolution de forme d'onde |
Chaque simulation de forme d'onde contient 1000 points de résolution ou des ajustements de vitesse permettant une simulation extrêmement complexe |
Interface informatique |
Interface RS-232 standard dans l'industrie pour les améliorations futures et le contrôle à distance. Très utile pour le contrôle qualité automatisé dans un environnement de fabrication |
Fluides utilisés dans le réservoir |
Eau du robinet (vitesse 1480 mètres par seconde à 20 ° C) ou solution eau / glycol corrigée en vitesse donnant 1540 mètres par seconde à 20 ° C Le fantôme s'ajuste pour chaque fluide |
Spécifications physiques |
120 volts ca, 50 watts ou en option, transformateur 220 volts également disponible. Poids total en caisse de transport: 22 lb (10 kg). Dimensions du boîtier de voyage: 17 "x 17" 10 "(25 x 19,5 x 14 cm) |
Dimensions du réservoir |
25 cm x 30 cm x 23 cm de profondeur (10 "x 12" x 9 "de profondeur) |
Fantôme inclus |
Doppler String Phantom Mode d'emploi Housse de transport doublée de mousse 12 mois de garantie |
|

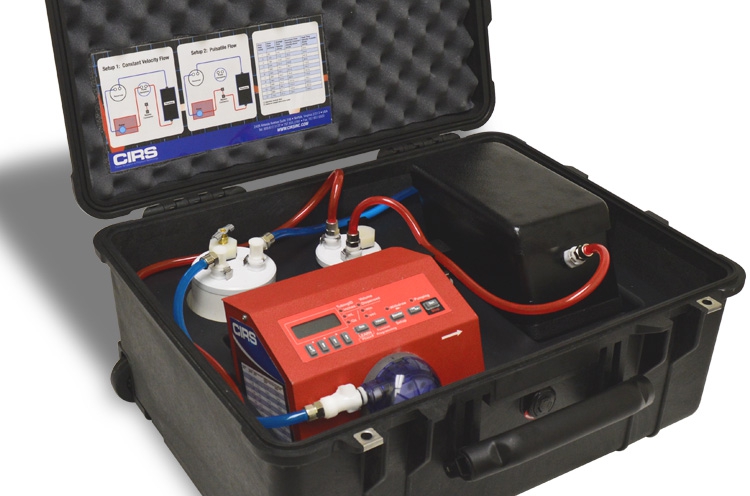

Doppler Ultrasound Flow Simulator

Effectuer un test de sensibilité et de vélocité sur l'échographie Doppler
Le simulateur de débit à ultrasons Doppler est conçu pour simuler le flux sanguin dans un fantôme imitant les tissus et peut être utilisé pour effectuer des tests d'assurance qualité des échographes Doppler. Les deux tests les plus courants sont la sensibilité et la précision de la vitesse, mais plusieurs autres tests utiles sont également décrits dans la littérature.
Le simulateur comprend un fantôme d'écoulement imitant les tissus avec un tube simulant des vaisseaux sanguins, compatible avec les ultrasons, qui pénètre dans le fantôme sous un angle. Le fantôme possède à la fois une surface de balayage supérieure et inférieure qui permet d'effectuer des tests à différentes profondeurs et angles d'orientation. Cela rend le fantôme approprié pour tester à la fois le flux périphérique et les vaisseaux abdominaux plus profonds. Le fantôme est rempli de tissu Zerdine® imitant le gel avec une vitesse de son de 1540 m / s, une atténuation de 0,7 dB / cm / MHz et un contraste de rétrodiffusion conçu pour correspondre à celui du foie. Il est logé dans un plastique ABS robuste pour une durabilité accrue. Les clients qui souhaitent combiner les fonctions d'assurance qualité en mode B avec les tests Doppler peuvent demander une personnalisation du fantôme pour inclure des cibles filaires, à niveaux de gris et anéchoïques.
Caractéristiques:
- Pompe péristaltique capable de fournir des débits de 0,5 à 12,5 ml / s, ce qui se traduit par une vitesse d'écoulement moyenne de 2 à 70 cm / s. (Les vitesses maximales de débit seront 2 à 4 fois supérieures à la vitesse moyenne de l'écoulement en raison des effets de l'écoulement laminaire et pulsatile.)
- Un réservoir de fluide pré-rempli de fluide imitant le sang CIRS. Le liquide de remplacement peut être commandé séparément.
- Un amortisseur d'impulsions qui convertit le flux pulsatile de la pompe péristaltique en débit constant.
- Tubes à code couleur pratiques avec raccords rapides
- Étui de transport pratique conçu pour que le système complet soit préconfiguré dans le boîtier.
Caractéristiques |
|
TYPE DE MOTEUR |
Moteur pas à pas |
ÉTAPES DU MOTEUR PAR RÉVOLUTION |
200 |
MICROSTEPPING |
1/8 à 1/1 en fonction de la vitesse du moteur |
CONNECTEUR DC |
2,1 mm, centre positif |
TENSION AU CONNECTEUR DC |
24V DC à pleine charge |
INTENSITÉ DE COURANT |
900mA à pleine charge |
TYPE D'ALIMENTATION |
Adaptateur mural externe linéaire non régulé, spécifique au pays et à la source d'alimentation |
NOTE DE SORTIE D'ALIMENTATION |
24V DC @ 1A |
DIMENSIONS |
19.685 cm x 13.335 cm x 14.605 cm |
POIDS |
2.05 kg |
VITESSE MAXIMUM |
372 rpm |
VITESSE MINIMALE |
0.0168 rpm |
TAUX DE POMPAGE MAXIMAL |
775,2 ml / min avec tube 3/16 ID |
TAUX DE POMPAGE MINIMUM |
0,035 ml / min avec tube 3/16 ID |
|
|
|

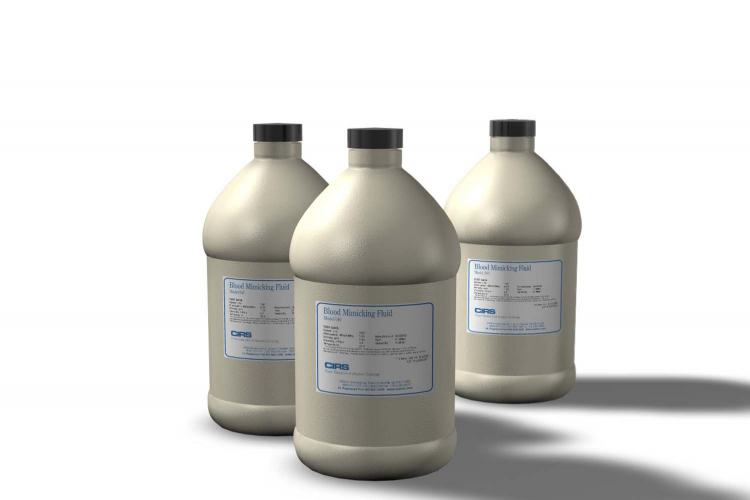

Liquide imitant le sang

Le fluide imitant le sang est destiné à être utilisé dans n'importe quel fantôme d'écoulement et avec tout type de mécanisme de pompage. Il a été conçu pour simuler les caractéristiques acoustiques et physiques du sang, fournissant ainsi un fluide stable et fiable pour les études Doppler et les évaluations de systèmes.
Le fluide est non dangereux et est formulé pour répondre aux exigences du fluide imitant le sang recommandé telles que décrites dans le projet de spécifications CEI 1685. Le liquide est entièrement dégazé avant l’emballage pour minimiser le bruit des bulles d’air. De plus, les particules sont flottantes de manière neutre, empêchant ainsi l’agglutination et la sédimentation des particules. Chaque lot de fluide est testé pour la vitesse du son, l'atténuation, la densité et la viscosité traçable à NIS.
Caractéristiques |
|
Taille du paquet |
Bouteille de 1,8 L |
Information de sécurité |
CIRS a évalué ce fluide et ne pense pas qu'il pose un risque aux quantités et aux concentrations fournies. Bien que ce produit ait été évalué et jugé sûr s'il est utilisé comme prévu, il est toujours préférable d'éviter le contact répété ou prolongé de la peau avec des produits non destinés à une utilisation sur la peau. |
Informations d'élimination |
Solidifiez avec de la vermiculite ou un autre matériau approprié, puis placez-le à la poubelle. |
Informations de stockage |
La décantation peut se produire lors d'un stockage prolongé. Remuer périodiquement pour éviter l’agglutination des particules dans ce fluide. |
Modèle 046 inclus |
Liquide imitant le sang (bouteille de 1,8 l) Mode d'emploi Garantie de 6 mois |
|

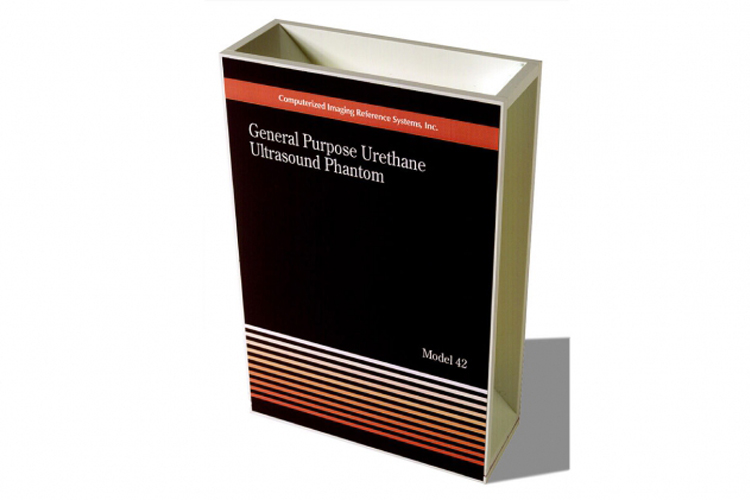

Fantôme à ultrasons à l'uréthane à usage général

Trois surfaces de balayage
Le fantôme d’ultrasons à l’uréthane à usage général offre une solution alternative aux fantômes d’assurance qualité équivalents aux tissus. Il est idéal pour surveiller les performances du système dans le temps.
Le fantôme à ultrasons à l'uréthane à usage général est construit à partir d'une matrice d'uréthane exclusive et est logé dans un récipient en PVC rigide doté de trois fenêtres de numérisation distinctes. Les trois fenêtres de numérisation permettent d’imager les mêmes cibles à plusieurs profondeurs, augmentant ainsi la fonctionnalité du fantôme et minimisant sa taille.
Dans le fantôme, il y a cinq groupes cibles de test: les cibles de plan vertical, les cibles de plan horizontal, les cibles de résolution axiale, les cibles de résolution latérale et les masses étagées. Ces groupes cibles permettent d'évaluer la profondeur de pénétration, l'uniformité, l'étalonnage de la distance, la résolution et la détectabilité des lésions.
Le Phantom Ultrasound à l'uréthane à usage général est un outil compact, léger et durable, idéal pour les contrôles de cohérence des systèmes à ultrasons.
Caractéristiques |
|
Logement |
Matériau: PVC blanc Dimensions extérieures: 17 x 25,5 x 7 cm |
Contexte |
Matériau: Matrice d'uréthane exclusive Coefficient d'atténuation: 0,50 dB / cm-MHz à 5,0 MHz Vitesse du son: 1430 m / s à 20ºC |
Services de numérisation |
Numéro 3 Profondeur de balayage des puits: 2 cm |
Cibles du plan vertical |
Nombre de groupes: 1 Nombre de cibles par groupe: 10 Profondeur de visualisation: 1 - 19 cm Espacement visualisé: 20,0 mm Matériel: Ø 0,1 mm, monofilament en nylon |
Cibles du plan horizontal |
Nombre de groupes: 1 Nombre de cibles par groupe: 10 Profondeur de Visualisation: 3 & 10 cm Espacement visualisé: 18,6 mm Matériel: Ø 0,1 mm, monofilament en nylon Remarque: Ce groupe cible est également le Groupe cible du plan vertical |
Objectifs de résolution axiale |
Nombre de groupes: 2 Nombre de cibles par groupe: 12 Profondeur de visualisation: 2, 5, 8 & 11 cm Plage de test de résolution axiale: 0,50 mm, 1,0 mm - 5,0 mm par incréments de 1,0 mm Matériel: Ø 0,1 mm, monofilament en nylon |
Objectifs de résolution latérale |
Nombre de groupes: 2 Nombre de cibles par groupe: 6 Profondeurs de visualisation: 2, 5, 8 et 11 cm Plage de test de résolution latérale: 1,0 - 5,0 mm par incréments de 1,0 mm Matériel: Ø 0,1 mm, monofilament en nylon |
Masses à gradins |
Nombre de cibles: 2 Diamètre: 8 - 2 mm par incréments de 2 mm Profondeurs de visualisation: 2, 5, 8, 11, 13 et 16 cm Apparence: kyste |
Fantôme comprend |
Fantôme à ultrasons à l'uréthane à usage général Étui de transport doublé de mousse Mode d'emploi Garantie de 48 mois |
|
|
|

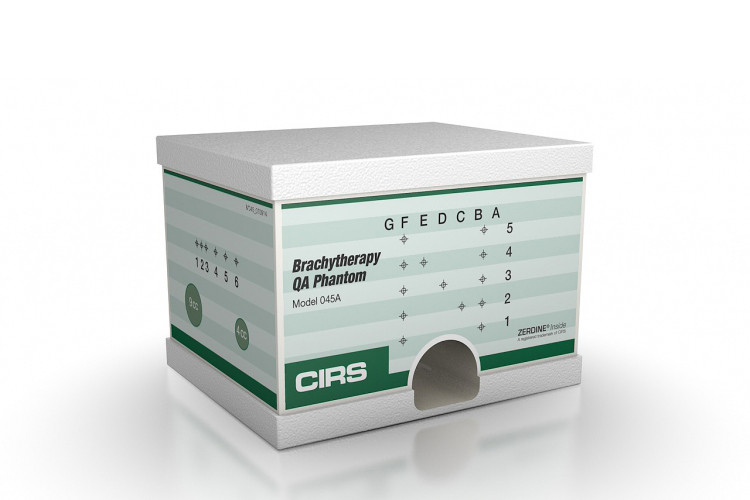

Fantôme QA de curiethérapie

Partie d'une solution complète telle que décrite par l'AAPM, TG 128
Un programme d'assurance qualité robuste en assurance qualité pour la curiethérapie de la prostate est essentiel pour assurer un guidage précis de l'image et des calculs de dosimétrie. Le fantôme d’assurance qualité de la curiethérapie, utilisé conjointement avec le fantôme de la prostate pour échographie, offre une solution complète pour la mise en œuvre d’un programme d’assurance qualité spécifique à l’échographie transrectale utilisé pour guider la curiethérapie de la prostate, comme recommandé par le groupe de travail AAPM 128.
Le fantôme d’assurance qualité de la curiethérapie est conçu pour permettre aux utilisateurs de vérifier les paramètres d’imagerie clés tels que la profondeur de pénétration, la résolution axiale et latérale, les mesures de distance, les mesures de surface, les mesures de volume et la cohérence géométrique avec l’ordinateur de planification de traitement. Lorsque vous balayez vers le haut du fantôme, une grille partielle de fils apparaît. Ce motif en forme de N doit s'aligner sur le réseau électronique qui apparaît sur votre écran, garantissant ainsi des mesures correctes des distances verticales et horizontales. Ce groupe cible peut également être utilisé pour évaluer la résolution axiale et latérale du système. Cinq fils croisés sont intégrés au fantôme pour déterminer si la sonde est rétractée par le système pas à pas à la distance spécifiée.
Caractéristiques |
|
Dimensions hors tout |
15.2 cm x 11.4 cm x 11.4 cm |
Poids |
1.5 kg |
Contexte |
Matériau: Zerdine® (2) Coefficient d'atténuation: 0,50 ± 0,05 dB / cm-MHz Vitesse du son: 1540 m / s ± 10 m / s |
Fantôme comprend |
Fantôme QA de curiethérapie Étui de transport doublé de mousse Mode d'emploi Garantie de 48 mois |
|

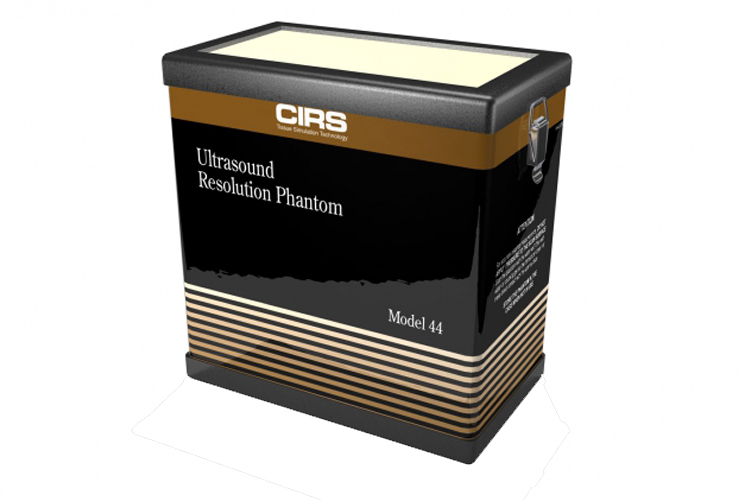

Fantôme de résolution d'échographie

Conçu pour évaluer la résolution du système
Ultrasound Resolution Phantom est un outil d’assurance qualité par ultrasons permettant d’évaluer simultanément la résolution axiale, latérale et en élévation. Le fantôme est fabriqué à partir du matériau élastique solide breveté Zerdine® et est logé dans un boîtier en ABS robuste. Zerdine simule avec précision les caractéristiques échographiques du tissu hépatique humain.
Le fantôme de résolution des ultrasons est constitué de deux plans de cylindres courts. Un avion a un coefficient d'atténuation de 0,5 dB / cm-MHz, tandis que l'autre est de 0,7 dB / cm-MHz. Chaque avion a deux groupes de cibles. Les objets de test de 12 mm de diamètre présentent trois contrastes par rapport à l'arrière-plan, ce qui permet d'évaluer la résolution de faible contraste à de nombreuses profondeurs. Toutes les autres cibles sont anéchoïques. Pour faciliter l'alignement correct de la sonde, le modèle 044 contient également une série de cibles en nylon.
Caractéristiques |
|
Matériel |
Zerdine®, polymère solide-élastique à base d'eau Point de congélation: 0 ° C Point de fusion: supérieur à 100 ° C |
Coefficient d'atténuation |
0.50 dB/cm-MHz 0.70 dB/cm-MHz |
Vitesse du son |
1540 m/s |
Membrane à balayage |
Basé à Saran |
Les cibles |
Nombre de groupes: 4 |
Nombre de cibles par groupe |
35, 45, & 15 |
Type de cible |
Cylindres courts |
Diamètre des cibles |
1.5, 3 & 12 mm |
Longueur Cibles |
2.4, 3, 6 & 18 mm |
Placement |
Voir schéma |
Contraste |
12 mm: - 2 dB, - 4 dB & - 6 dB Toutes les autres: anéchoïque |
Cibles d'alignement |
Matériau: monofilament de nylon Diamètre: 0.1 mm Profondeurs: 1,5, 3,5, 6,5, 9,5 et 12 cm |
Fantôme comprend |
Fantôme de résolution d'échographie Étui de transport doublé de mousse Mode d'emploi Garantie de 48 mois |
|
|
|

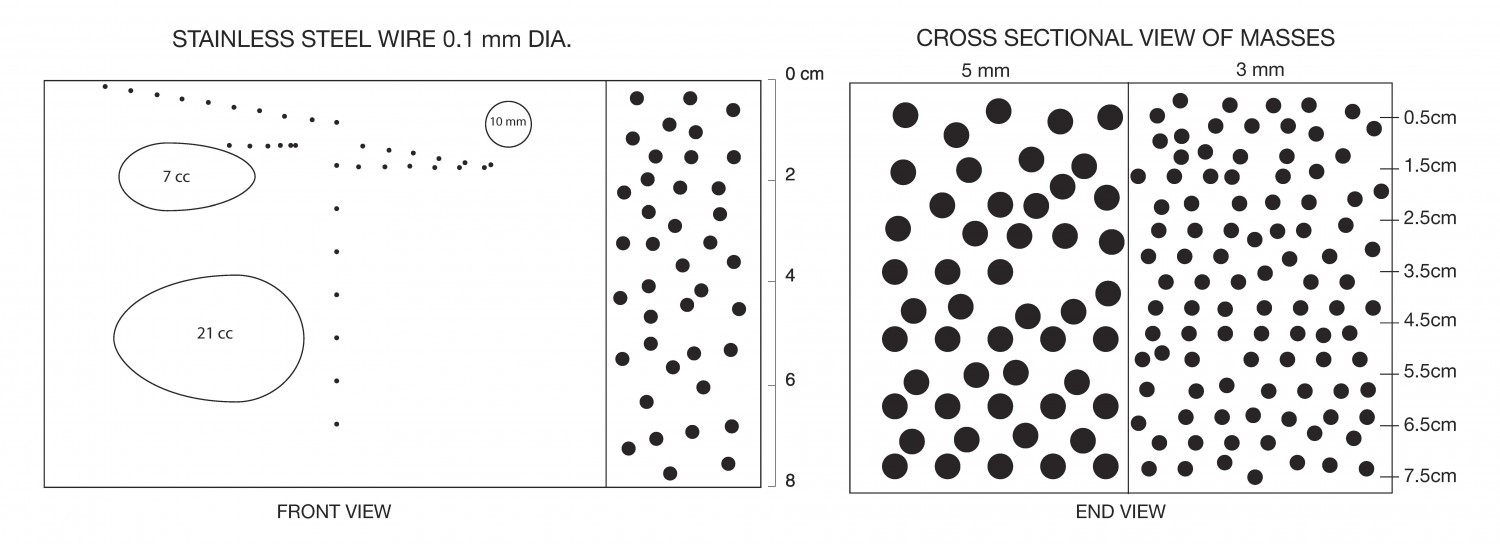

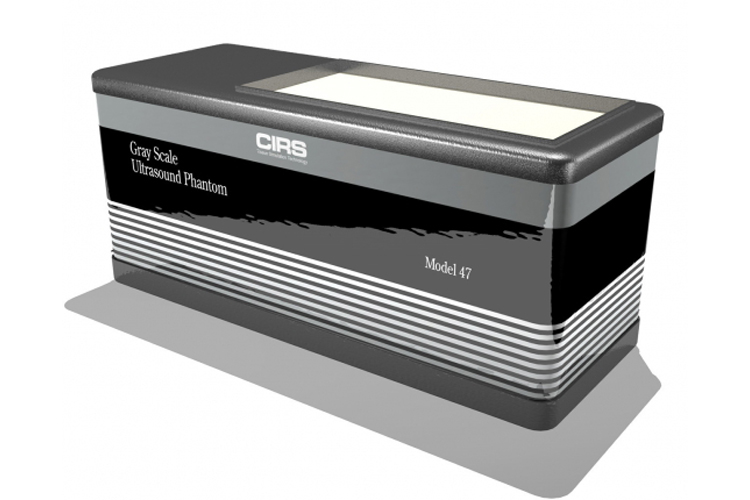

Fantôme d'échographie en échelle de gris

Pour évaluer le pouvoir de résolution en fonction de la profondeur, de la taille et du contraste
Le fantôme d'échographie en niveaux de gris est un outil simple et unique permettant d'évaluer la résolution de masses de différentes tailles, profondeurs et contrastes. La conception unique du fantôme permet de visualiser rapidement la puissance de résolution en niveaux de gris à des profondeurs continues de 1 à 12 cm. En raison des caractéristiques de dispersion contrôlées des cibles, le fantôme d'échelle de niveaux de gris peut être utilisé pour évaluer la sensibilité des niveaux de gris sur toutes les machines à ultrasons de diagnostic avec une large plage de fréquences de transducteurs. Ce fantôme est un outil de formation idéal pour apprendre la configuration optimale du système et évaluer ses performances.
Les masses peuvent être visualisées avec une section transversale circulaire ou elliptique. Les diamètres de masse ont été sélectionnés pour que le volume représenté double à mesure que le diamètre augmente. Les niveaux de gris ont été sélectionnés pour doubler l'intensité du signal lorsque vous passez d'une masse à l'autre. Les masses anéchoïques sont conformes au programme d’accréditation ACR.
Le fantôme est composé de Zerdine, un matériau breveté imitant les tissus et logé dans un plastique ABS robuste pour une durabilité accrue. L'échographe à échelle de gris Phantom comprend une mallette de transport doublée de mousse, un certificat de conformité, un guide d'utilisation et une garantie de 48 mois.
Caractéristiques:
- 21 objets de test
Diamètres: 2,4, 4 et 6,4 mm Contraste: Anéchoïque, -9, -6, -3, +3, +6, +9 dB
- La profondeur de l'objet à tester varie continuellement, le fantôme étant balayé latéralement
- Scatter contrôlé indépendamment de l'atténuation
- Étui de transport inclus
Caractéristiques |
|
Dimensions |
35 x 13 x 17 cm Poids: 23 lb Bien numériser: 1 cm de profondeur |
Matériel |
Zerdine®¹ polymère élastique solide à base d'eau Point de congélation: 0 ° C Point de fusion: supérieur à 100 ° C Membrane de balayage: stratifié à base de Saran |
Contexte |
Coefficient d'atténuation: 0.5 dB / cm-MHz Vitesse du son: 1540 m / s |
Les cibles |
Coefficient d'atténuation: 0.5 dB / cm-MHz Vitesse du son: 1540 m / s Contraste: anéchoïque, -9, -6, -3, +3, +6, +9 dB (par rapport au fond) Diamètres: 2,4, 4 et 6,4 mm |
Gamme de profondeur |
3 mm: 1 - 6 cm 4 mm: 2 - 9 cm 6 mm: 3 - 12 cm |
Procédure fantôme en niveaux de gris |
Pour chaque combinaison de sonde, balayez latéralement pour détecter la fréquence maximale de visualisation. Gelez l'image, mesurez la profondeur de la surface de balayage au sommet de la cible de la dernière visualisation. |
Fantôme comprend |
Fantôme d'échographie en échelle de gris Étui de transport doublé de mousse Mode d'emploi Garantie de 48 mois |
|
Élasticité QA Fantoms

Développé pour fournir aux utilisateurs des cibles acoustiques de rigidité connue discrète
Les fantômes d’assurance qualité élasticité des modèles 049 et 049A sont des outils développés pour les systèmes de sonoélastographie. Ce sont les seuls fantômes disponibles dans le commerce pour l'assurance qualité en sono-élastographie. Le fantôme contient des cibles de rigidité connue par rapport au matériau de fond et dont la rigidité, le diamètre et la profondeur sont variables. Les fantômes d’assurance qualité Elasticity conviennent à la détermination de la plage dynamique du système, au contrôle des performances du système dans le temps, à la démonstration des fonctionnalités du système et à la formation du personnel et des clients sur ce domaine en pleine expansion. Les chercheurs peuvent également utiliser les fantômes pour développer et vérifier de nouvelles techniques.
Le modèle 049 est un fantôme QA de base car il contient deux tailles de sphères positionnées à deux profondeurs différentes. À chaque profondeur, il y a deux sphères plus douces que l'arrière-plan et deux plus dures que l'arrière-plan. Le modèle 049A est désormais disponible pour une gamme plus large de tailles de cibles. Le modèle 049A a augmenté les cibles de masse au lieu de sphères. Chaque masse étagée comprend six diamètres, ce qui vous permet d'évaluer la capacité de visualiser des cibles situées à la même profondeur et ayant la même rigidité relative mais dont le diamètre varie. Le modèle 049A est logé dans le même conteneur que le modèle 049. Les deux fantômes sont livrés en standard avec une garantie de quatre ans et une mallette de transport.

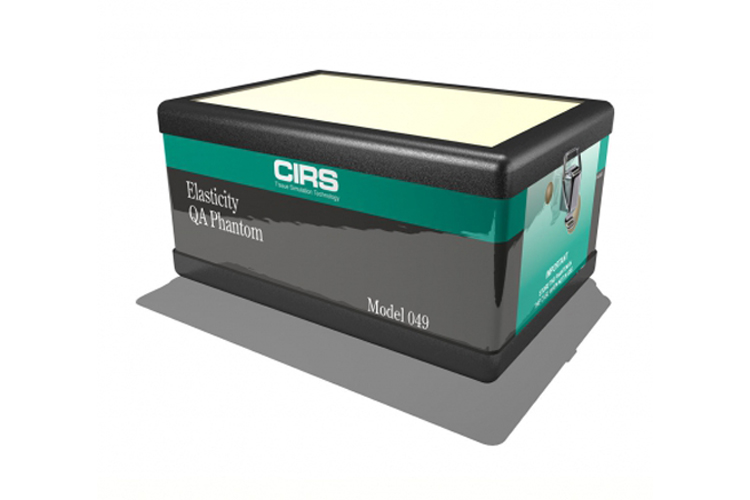

MODEL 049 ELASTICITY QA PHANTOM - SPHERICAL

|
MODEL 049A ELASTICITY QA PHANTOM - STEPPED CYLINDER

|
Avantages:
- Quatre types de lésions à modules élastiques discrets
- Les cibles apparaissent presque isoéchoïques sur l'imagerie standard en mode B
Caractéristiques |
|
Contexte |
Matériau: Zerdine®¹ Vitesse du son: 1540 m / s Atténuation: 0.5 dB / cm-MHz |
Les lésions |
Matériau: Zerdine® Atténuation: 0,50 dB / cm-MHz Contraste: Isoéchoïque avec fond |
Élasticité |
Fond: 25 kPa Lésion Type I: 8 kPa Lésion de type II: 14 kPa Lésion de type III: 45 kPa Lésion de type IV: 80 kPa |
Fantôme comprend |
Élasticité QA Phantom (Cylindre Sphérique ou Étagé) Mode d'emploi Mallette de transport Garantie de 48 mois |
|
|
|
Fantôme d'ultrasons petites pièces

Assurance qualité pour l'imagerie ultrasonique de petites pièces

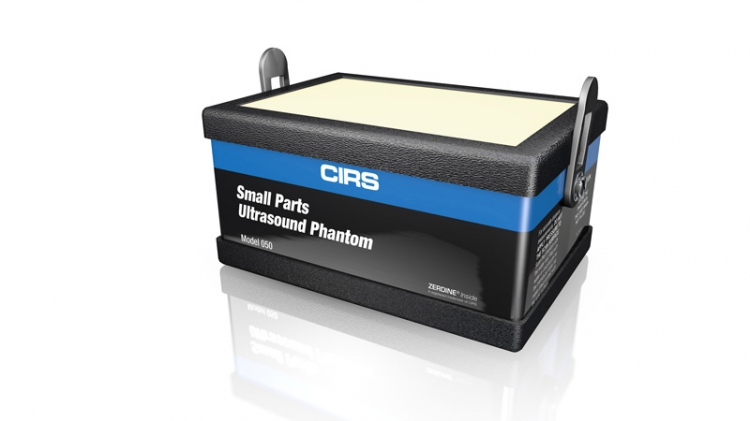

Le modèle Ultrasound Phantom de Small Parts présente une conception compacte idéale pour les systèmes d’imagerie haute résolution avec une profondeur de pénétration limitée. Le fantôme permet une évaluation qualitative et reproductible de l’uniformité, de la zone morte, de la profondeur de pénétration, du profil du faisceau / de la zone focale / de la réponse latérale, de la précision de mesure de la distance verticale, de la résolution axiale, de la résolution latérale, des masses anéchoïques et contrastées et détectabilité focale des lésions.
Le Phantom Ultrasound Phantom est composé d’un matériau breveté appelé Zerdine®, qui simule avec précision les caractéristiques ultrasonores du foie humain. Une série de cibles filaires incluses dans le fantôme d'ultrasons pour petites pièces apparaîtra sous forme de points ou de lignes lumineuses sur l'image ultrasonore. Ces cibles sont en nylon de 0,1 mm de diamètre. Le fantôme contient également deux volumes connus, une combinaison de 10 mm de masse ressemblant à un kyste / hyperéchogène et des lésions focales anéchoïques incrustées dans le fantôme. Ces masses sont fabriquées à partir de Zerdine avec un contraste et une atténuation différents par rapport au matériau de fond.

Caractéristiques:
- Conforme aux normes AIUM pour l'assurance qualité
- Effectuer 13 évaluations avec un seul fantôme
- Objets de test connus pour les tendances de contrôle qualité répétables
- Conception compacte idéale pour l'imagerie haute résolution
Caractéristiques |
|
Récipient |
Dimensions: 200 x 150 x 100 mm Poids: 18 lb (6,7 kg) Matériau: boîtier en ABS |
Gel de fond |
Zerdine, polymère solide élastique à base d'eau Point de congélation: 0º C Point de fusion: Au-dessus de 100 ° C Coefficient d'atténuation: 0.5 dB / cm-MHz Vitesse du son: 1540 m / s |
Chambre de balayage |
165 x 100 x 10 mm de profondeur |
Membrane à balayage |
Stratifié à base de Saran |
Fil cibles |
Matériel: fil de nylon Diamètre: 0,10 mm Groupe de terrain proche Nombre de cibles: 10 Gamme de profondeur: 1 à 10 mm Espacement vertical: 1,0 mm |
Groupe VERTICAL |
Gamme de profondeur: 10 à 80 mm Espacement: 10 mm Matériau: fil de nylon de 0,1 mm
|
Groupe de résolution axiale |
Nombre de cibles: 12 Profondeur: 20 mm Espacement: 0,5, 1, 2, 3, 4 et 5 mm |
Groupe de résolution latérale |
Nombre de cibles: 6 Profondeur: 15 mm Espacement: 1, 2, 3, 4 et 5 mm |
Contraste élevé / tige kystique |
Matériel: Zerdine Diamètre: 10 mm Profondeur: 10 mm Coefficient d'atténuation - moitié kystique: moins de 0,07 dB / cm-MHz Demi-Kystique Contraste: Anéchoïque Coefficient d'atténuation - Contraste élevé: 1,23 dB / cm MHz Contraste - Contraste élevé: hyperéchogène |
Lésions focales |
Diamètre des cibles: 3 et 5 mm Distribution aléatoire |
Objets de test volumétrique |
Matériel: Zerdine Nombre de cibles: 2 Vitesse du son: 1540 m / s Coefficient d'atténuation: 0.5 dB / cm-MHz Contraste: +9 dB Profondeurs: 20 mm, 47 mm Volumes: 7 cc, 21 cc |
Fantôme comprend |
Fantôme d'ultrasons en champ proche Certificat de conformité Mallette de transport Puits de numérisation amovibles Mode d'emploi Fiche de QA Garantie de 48 mois |
|
Fantômes d'échographie pour l'évaluation 2D et 3D

Conçu pour se conformer à l'AIUM

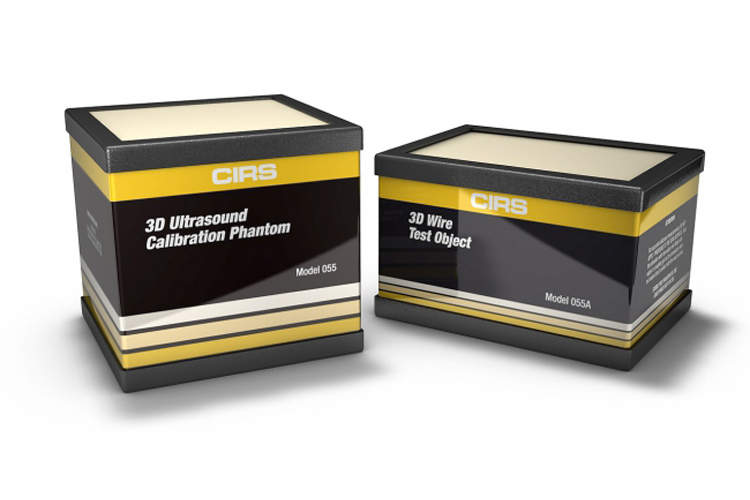

Le modèle 0555 comprend deux fantômes, le fantôme de calibrage d'ultrasons 3D modèle 055 et l'objet de test de fil 3D 055A, décrits dans la publication de l'AIUM intitulée «Méthodes standard pour le calibrage des capacités de mesure spatiale dans les dimensions bidimensionnelle et tridimensionnelle de l'imagerie par écho pulsé». Systèmes ». Ces fantômes ont été conçus pour évaluer les mesures prises sur des systèmes à ultrasons à l'aide de nouveaux algorithmes de codage spatial. Ceci est particulièrement important pour les systèmes à ultrasons 3D et 4D actuellement disponibles sur le marché.
Les deux fantômes sont fabriqués à partir du polymère à base d'eau mis au point par CIRS et appelé Zerdine® et logés dans des conteneurs ABS robustes minimisant la dessiccation. Le fond est calibré pour imiter les caractéristiques échographiques du tissu hépatique humain. Contrairement aux autres matériaux fantômes, Zerdine n'est pas endommagé par les changements de température.
Le fantôme de calibrage d'échographie 3D modèle 055 est un fantôme cible volumétrique qui contient un petit œuf et un gros œuf. Il y a deux surfaces de numérisation et les cibles sont excentrées dans le matériau de fond.
En fonction du côté balayé, les objets à tester sont situés à une distance de 2 à 6 cm de la surface à numériser.
L'objet de test de fil 3D modèle 055A est un fantôme fil-cible. En 2D, les fils peuvent être utilisés pour tracer des formes elliptiques ou rectangulaires imaginaires, tandis qu'en mode 3D, les mêmes cibles pour fils peuvent tracer des barres elliptiques et / ou rectangulaires. Ils permettent de mesurer des périmètres, des volumes et des surfaces. Le fantôme peut également être utilisé pour déterminer l'uniformité de l'image et la profondeur de pénétration. Les fantômes sont livrés avec une mallette de transport, une copie de la publication AIUM susmentionnée en tant que guide de l’utilisateur et des instructions de manipulation.
Les fantômes peuvent également être achetés séparément.
Caractéristiques |
|
|
MODÈLE 055 Fantôme de calibration 3D par ultrasons |
Matériel de base |
Matériau: Zerdine®¹, solide polymère élastique à base d'eau Point de congélation: 0 ° C Point de fusion: supérieur à 100 ° C |
Coefficient d'atténuation |
0.5 dB/cm-MHz |
Vitesse du son |
1540 m/s |
Profondeur des cibles |
2 à 6 cm de la surface de numérisation |
Volume de cibles |
Petit oeuf: 6.7 cc Gros oeuf: 65,0 cc |
Membrane à balayage |
Stratifié à base de Saran |
Dimensions fantômes |
15 cm L x 15 cm W x 15 cm H |
 |
|

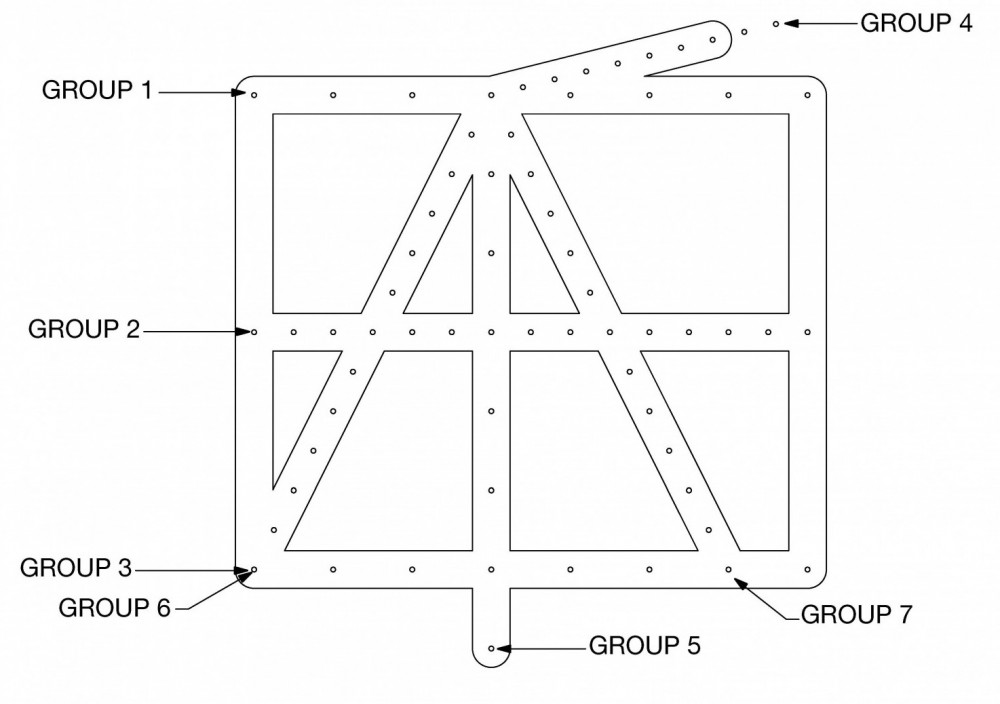

MODÈLE 055A Objet de test de fil 3D |
Matériel de base |
Matériau: Zerdine®¹, solide polymère élastique à base d'eau Point de congélation: 0 ° C Point de fusion: supérieur à 100 ° C |
Coefficient d'atténuation |
0.5 dB/cm-MHz |
Vitesse du son |
1540 m/s |
Les cibles |
Voir modèle (ci-dessous) |
Membrane à balayage |
Stratifié à base de Saran |
Dimensions fantômes |
13 cm L x 18 cm W x 11 cm H |
 |
Groupe |
Position de départ (x,y) |
Mouvements de fil ultérieurs |
1 |
(0 cm, 0 cm) |
∆x= 1 cm, ∆y= 0 cm |
2 |
(0 cm, 4 cm) |
∆x= 0.5 cm, ∆y= 0 cm |
3 |
(0 cm, 7 cm) |
∆x= 1 cm, ∆y= 0 cm |
4 |
(3 cm, 0 cm |
∆x= 0.4 cm, ∆y= -0.1 cm |
5 |
(3 cm, 0 cm) |
∆x= 0 cm, ∆y= 1 cm |
6 |
(3 cm, 0 cm) |
∆x= -0.25 cm, ∆y= 0.5 cm |
7 |
(3 cm, 0 cm) |
∆x= 0.25 cm, ∆y= 0.5 cm |
|
Modèle 555 ensemble comprend |
Fantôme de calibration 3D à ultrasons (055) Objet de test de fil 3D (055A) Mallette de transport Mode d'emploi Garantie de 48 mois |
|
|
|
Fantôme d'accréditation pour l'uniformité

Composante essentielle d'un programme de contrôle de routine
Un programme de contrôle qualité continu identifie les problèmes avant qu’ils n’affectent la valeur diagnostique des examens par ultrasons et assure le bon fonctionnement de l’équipement. Des recherches ont démontré que l'échec le plus courant dans le système d'imagerie par ultrasons est le transducteur, car il est facilement endommagé par des câbles soumis à des contraintes, qui tombent et qui sont pliés1. Les programmes d'accréditation recommandent maintenant que tous les scanners et tous les transducteurs soient testés tous les trimestres et au moins une fois par semestre en effectuant une analyse de l'uniformité des images et des artefacts2.
Le modèle 551, Fantôme d’accréditation pour l’uniformité, aide le personnel dûment formé à identifier la présence de traînées latérales et / ou axiales, c’est-à-dire des artefacts, sur tout transducteur à ultrasons. La présence d'artefacts est une indication de l'endommagement du transducteur et déclenche une action corrective.
Le fantôme consiste en un bloc uniforme de Z-SkinTM suffisamment élastique pour s’adapter à n’importe quel transducteur de forme. Z-Skin est suffisamment durable pour résister à la pression de la sonde afin de maintenir le couplage avec tous les éléments des réseaux curvilinéaires les plus étroits.
Le modèle 550, qui comprend à la fois le fantôme d'accréditation pour l'uniformité et le fantôme d'accréditation pour la précision géométrique, permet de tester de manière rentable tous les paramètres nécessitant l'utilisation d'un fantôme pour l'accréditation.
- Collège américain de radiologie. (28 octobre 2013). Exigences du programme d'accréditation par ultrasons.
- Hangiandreou NJ, Stekel SF, Tradup DJ, Gorny KR, König DM. Vierjährige Erfahrung mit einem klinischen Ultraschall-Qualitätskontrollprogramm. Ultraschall Med Biol. 2011; 37 (8): 1350-7.
Caractéristiques:
- La conception simple et compacte facilite le transport et le stockage de fantôme
- Solution rentable pour répondre aux exigences du programme de certification de routine de l'accréditation
- Matériaux durables pour une durée de vie fantôme prolongée
- Le matériau fantôme souple épouse la forme de la plupart des ultrasons
Caractéristiques |
|
Dimensions |
13 cm x 13 cm x 7.5 cm |
Poids fantôme |
1 kg |
Matériaux |
Z-SkinTM |
|
|
